S12-75E接收卡

零售价
0.0
市场价
0.0
浏览量:
1220
产品编号
所属分类
LED控制系统
数量
-
+
1
产品特性
详细参数
相关案例

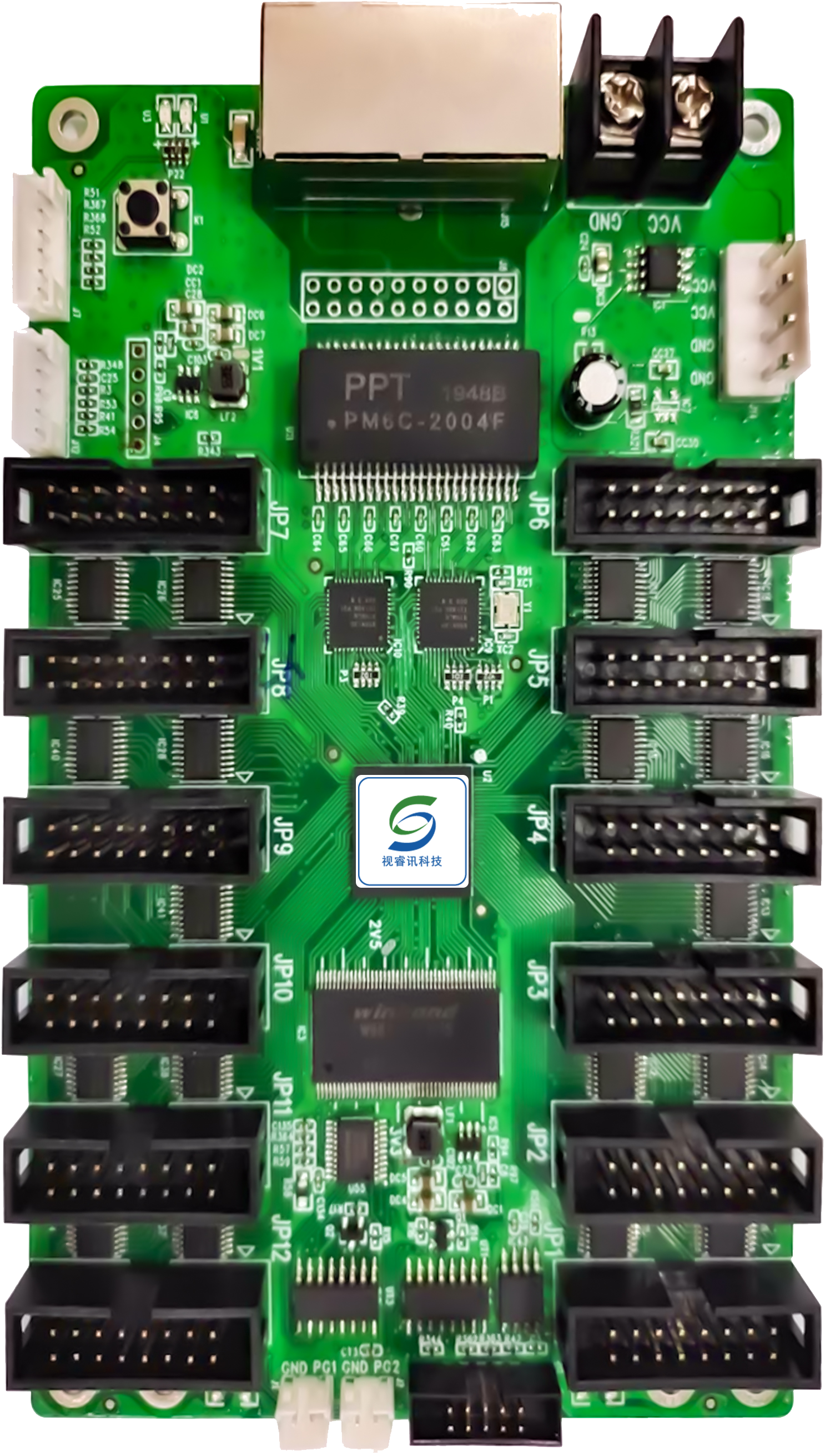

S12-75E接收卡

产品介绍:



       S12-75E接收卡,是视睿讯为更好地帮助客户节约成本、减少故障点,特推出的一款高性价比产品。在充分利用S12接收卡的技术优势的基础上,将市场上最为常见的HUB75转接板集成到接收卡上,在保证高品质显示效果的前提下,更可靠,更省心,更实惠。


主要功能:

·集成HUB75,无需再配转接板,更方便,成本更低;

·减少接插连接件,减少故障点,故障率更低;

·支持常规芯片实现高刷新、高灰度、高亮度;

·全新设计架构,表现更佳;

·细节处理更完美,可消除单元板设计引起的某行偏暗、低灰偏红、鬼影等细节问题;

·支持亮度调节校正;

·支持所有常规芯片、PWM芯片和灯饰芯片;

·支持静态屏、2~64扫之间的任意扫描类型;

·支持任意抽点,支持数据偏移,可轻松实现各种异型屏、球形屏、创意显示屏;

·单卡支持24组RGB信号输出;

·支持超大带载面积;

·先进设计,优质元器件,全自动高低温老化测试,零故障出厂;

·支持DC 3.3V~5.5V超宽工作电压,有效减弱电压波动带来的影响;

·支持视睿讯SV-T8/SV-T16发送一体机设备;

未找到相应参数组,请于后台属性模板中添加

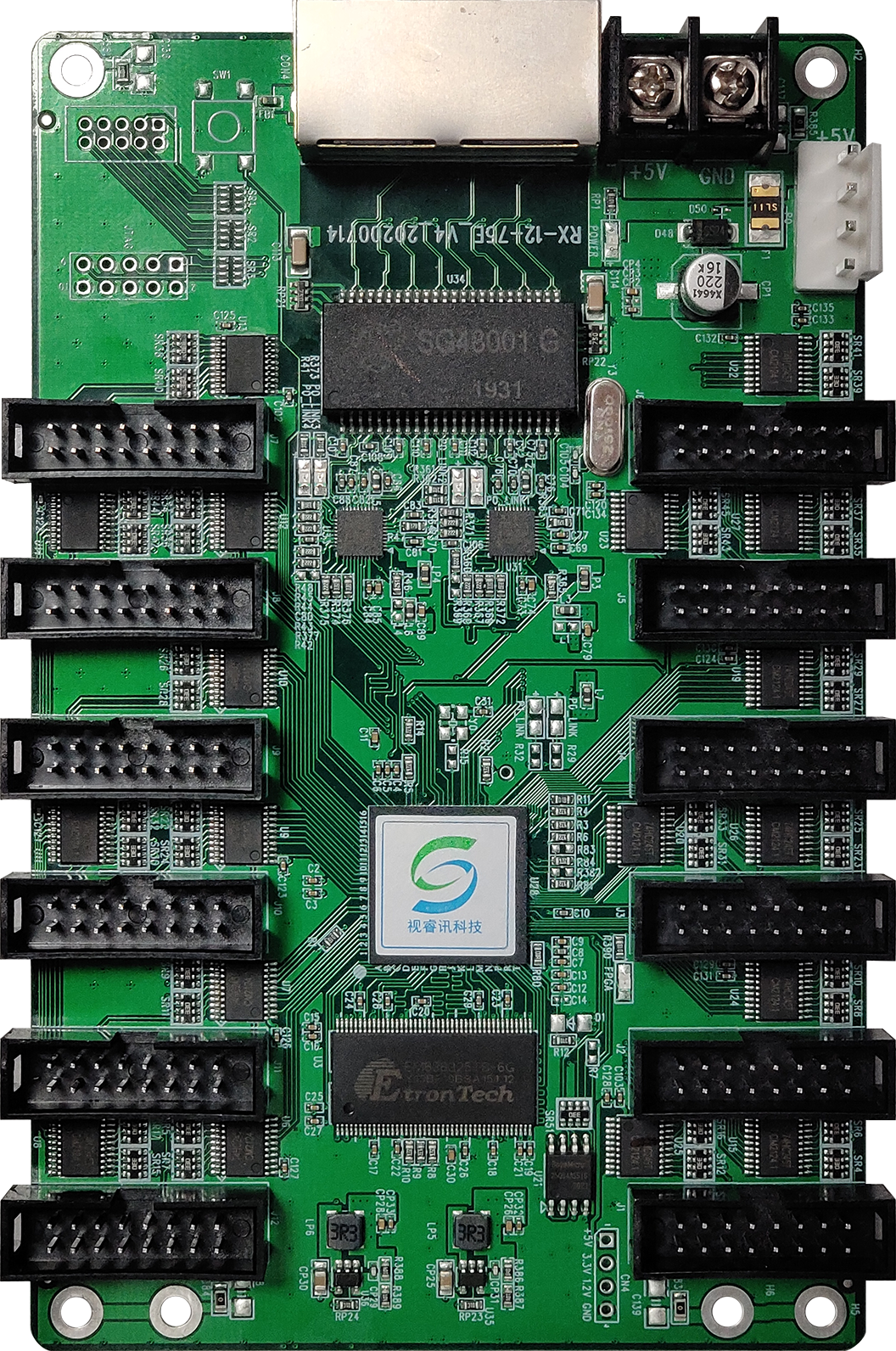

接收卡SR-12-75E系列规格书


SR-12-75E



性能特点:SR-12/16-75E系列是专为LED全色显示屏开发的同步控制器增强接收卡。自带75接口,适合于大部分的显示屏单元模组,不需要转接板。

1 SR-12-75E具有24组RGB信号输出,对于普通的1/32扫屏,可控制768行高。比标准接收卡多出1半的带载面积大大节省成本

2 SR-16-75E具有16组RGB输出。

3 双网口可任选作为信号输入端,自动识别

4 具有自检按钮,可完成红、绿、蓝、白、横线、竖线、斜线自检。在检测到有信号输入时自动退出自检状态。多卡级联时,只需在第一块卡按动自检按钮,则其后所有的卡均可进入自检状态。

5 支持普通恒流源芯片,完美支持MBI5124、SM16207S、ICN2028、ICN2038、ICN2038S、MY9868等高刷双锁存芯片,支持MBI5153、MBI5155、ICN2053、SUM2033、MY9366等多种内置PWM功能芯片。

6 支持模组旋转控制功能,模组可旋转90°、180°、270°安装,接收卡可控制其正常显示。

7 具有多种上屏时钟、灰度等级、刷新频率可供选择。

独特的启用普通IC高刷功能,可以使普通的通用恒流源芯片屏达到很高的刷新频率,色彩表现更丰富。

9 支持逐点亮度色度校正功能,真正的256等级亮度色度逐点校正,32扫显示屏,单卡校正面积可达128×768

10、支持静态、1/2扫描、1/4扫描、1/8扫描、1/16扫描的扫描方

    式,以及32扫以下的各种扫描方式,支持各种抽点模式的单元。

通过屏体走线设置可以配合任意走线方式的显示屏单元板。

11、单元板移位时钟从1M-25M可选,灰度等级从无灰度-65536

级灰度可选,刷新频率60Hz-7680Hz可选。具有24组红绿蓝输出,根据扫描方式不同,可控制的高度不同,最大可到768行,可控制的列数随时钟、灰度等级、刷新频率不同而变化,最大可控制512列。

技术规格:

品名:SR-12/16-75E

电源输入:DC5V

信号输入:任意RJ-45端口,1口优先

级联信号输出:任意RJ-45端口

数据输出:24组RGB,CLK、LAT、EN、A、B、C、D、E

传输介质:超5类网络线

工作指示:电源指示灯、信号指示灯

工作温度:-20ºC-70 ºC

外形尺寸:144mm X 91mm

安装方式:固定孔位式
