SR-9高密度接收卡

没有此类产品
产品特性
详细参数
相关案例
资料下载

SR-9L高密度接收卡

产品描述:



SR-9L是我司推出的专为LED全色显示屏开发的同步控制器接收核心板。体积小,可以配合各种型号转接板,适用于各种间距的LED显示屏,各种透明屏需采用核心板的场合。

      SR-9是视睿讯专为LED全色显示屏开发的同步控制接收卡。双网口可任选作为信号输入端,自动识别。

主要功能:

• 采用高密度连接器件接口,防尘防振动,保证连接可靠性。
• 可根据不同小间距屏体定制转接板,32组RGB数据输出,32扫最大带载128×1024像素。
• 支持逐点亮度、色度校正,亮度校正达128*1024像素,色度校正达128*256像素,最大限度消除色差,提升 LED显示屏画面的色彩一致性。
• 支持模组旋转控制功能,模组可旋转90°、180°、270°安装。
• 集成超薄网络变压器,优化设计,提供屏蔽盖板,提高抗电磁干扰能力,降低电磁辐射,全面提高电磁兼容性,帮助用户集成化产品通过EMC认证。
• 支持具有MCU或嵌入式智能芯片的LED模组。
• 支持模组Flash存储校正数据,上电时自动读取模组校正数据。
• 支持OSD功能,方便用户查看设备信息、工作状态。
• 支持高位阶灰度显示。
• 支持预存画面。
• 支持温度、湿度、电压和网线连接状态测量和监控。
• 支持液晶模块。
• 具有自检按钮,可完成红、绿、蓝、白、单色灰度过渡、横线、竖线、斜线自检。在检测到有信号输入时自动退出自检状态。多卡级联时,只需在第一块卡按动自检按钮,则其后所有的卡均可进入自检状态。
• 支持普通恒流源芯片,高刷双锁存芯片,多种内置PWM功能芯片。
• 具有多种移位时钟、灰度等级、刷新频率可供选择。
• 普通恒流芯片具有独特的UPWM功能,可以使普通的通用恒流源芯片达到很高的刷新频率,色彩表现更丰富。
• 支持32行内任意扫描模式。支持各种抽点方式的单元模组。通过屏体走线设置可以配合任意走线方式的显示屏单元板。
• 支持灯条屏红绿蓝串行传输方式。
• 支持单卡双网线热备份,双卡双网线热备份。
• 支持双电源备份检测及回传。
• 支持参数固化、恢复,工程文件保存,恢复。

• 具有任意倍频技术,可调节控制倍频配合照相(摄像)机,让显示屏拍照无扫描线,无水波纹,减少摩尔纹。

未找到相应参数组,请于后台属性模板中添加



SR-9

高密度接收卡







目录

一、 注意事项

二、 产品简述

三、 产品优势特性

四、 外观及尺寸

五、 数据接口定义

六、 固件更新说明

七、 工作条件

一、注意事项

本注意事项的目的是保证产品的存储、运输、安装和使用安全。所有接触和使用产品的人员,首先请阅读、保存、遵循以下安全说明。

1、 存储和运输安全说明

l  存储时请注意防尘防水、避免阳光长时间直射、勿靠近热源和火源、勿放置在易燃易爆环境中、勿存放在强电磁环境中;请将产品放在稳固的位置,以防坠落造成产品损坏或人身伤害;请尽可能保存原厂包装箱和包装材料,以便存储和运输产品时可以使用。

2、  安装和使用安全说明

l  请安排经过培训的专业人员安装产品,禁止带电插拔,确保LED显示屏箱体安全接地,安装时佩戴防静电护腕,或穿戴绝缘手套,勿将产品安装在振动环境中,定期除尘,勿擅自维修产品,如有故障请随时联系我司售后部门,请使用我司同型号产品进行备件替换。



二、产品简述

SR-9 是我司推出的专为LED全色显示屏开发的同步控制器接收核心板。体积小,可以配合各种型号转接板,适用于各种间距的LED显示屏,各种透明屏需采用核心板的场合。



三、产品优势特性

采用高密度连接器件接口,防尘防振动,保证连接可靠性。

可根据不同小间距屏体定制转接板,32组RGB数据输出,32扫最大带载128×1024像素。

支持逐点亮度、色度校正,亮度校正达128*1024像素,色度校正达128*256像素,最大限度消除色差,提升 LED显示屏画面的色彩一致性。

支持模组旋转控制功能,模组可旋转90°、180°、270°安装。

集成超薄网络变压器,优化设计,提供屏蔽盖板,提高抗电磁干扰能力,降低电磁辐射,全面提高电磁兼容性,帮助用户集成化产品通过EMC认证。

支持具有MCU或嵌入式智能芯片的LED模组。

支持模组Flash存储校正数据,上电时自动读取模组校正数据。

支持OSD功能,方便用户查看设备信息、工作状态。

支持高位阶灰度显示。

支持预存画面。

支持温度、湿度、电压和网线连接状态测量和监控。

支持液晶模块。

双网口可任选作为信号输入自动识别

具有自检按钮,可完成红、绿、蓝、白、单色灰度过渡、横线、竖线、斜线自检。在检测到有信号输入时自动退出自检状态。多卡级联时,只需在第一块卡按动自检按钮,则其后所有的卡均可进入自检状态。

支持普通恒流源芯片,高刷双锁存芯片,多种内置PWM功能芯片。

具有多种移位时钟、灰度等级、刷新频率可供选择。

普通恒流芯片具有独特UPWM功能,可以使普通的通用恒流源芯片达到很高的刷新频率,色彩表现更丰富。

支持32行内任意扫描模式。支持各种抽点方式的单元模组。通过屏体走线设置可以配合任意走线方式的显示屏单元板。

支持灯条屏红绿蓝串行传输方式。

支持单卡双网线热备份,双卡双网线热备份。

支持双电源备份检测及回传。

支持参数固化、恢复,工程文件保存,恢复。

支持LEDID一键还原功能。



四、外观尺寸

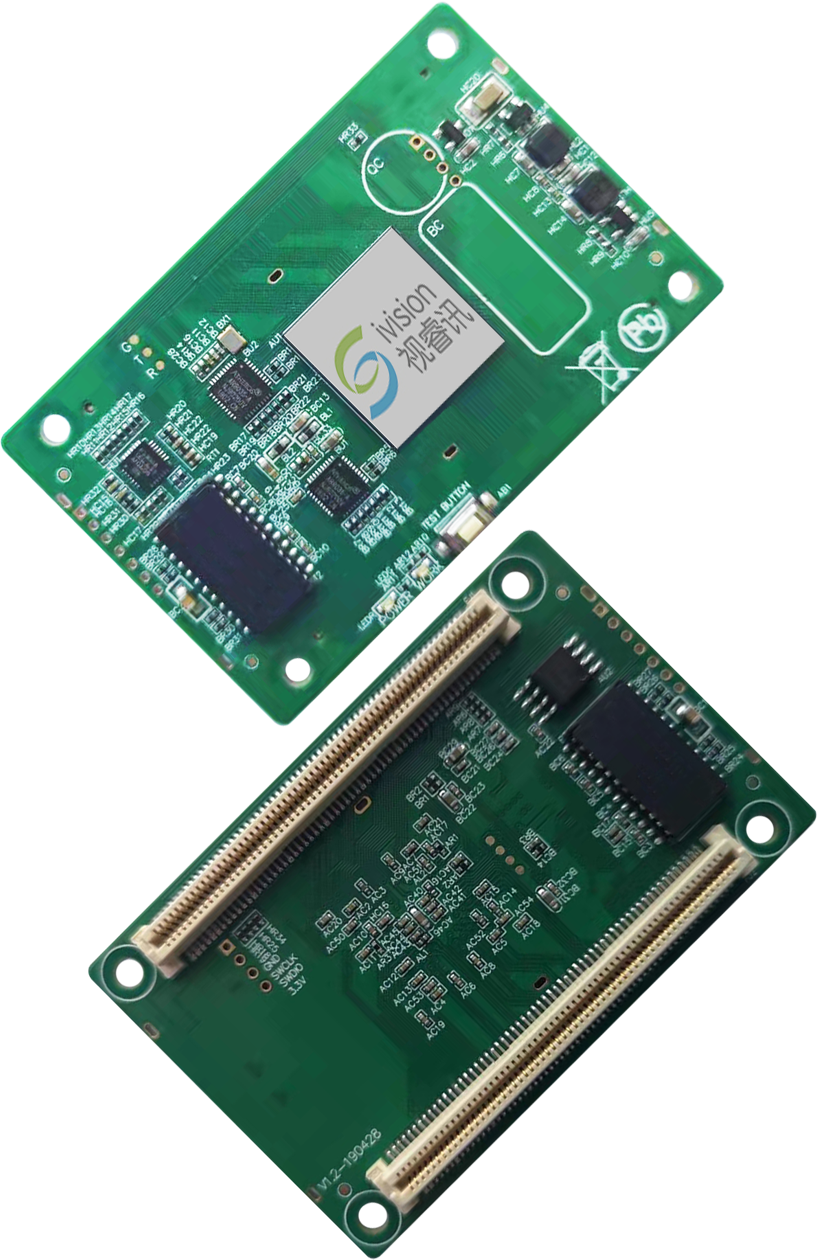

实物图片





SR-9使用高密度接插件,母座(Receptacle)和配套公座(PLUG)型号见下表。

接插件名称

品牌

供货商料号

使用

母座(Receptacle)

Amphenol FCi

10140609-121802LF

HR9

公座(Plug)

Amphenol FCi

10140607-121802LF

转接板



外形及接插件尺寸



指示灯

1、SR-9上具有两个指示灯,红色指示灯为电源指示,电源正常时,该灯处于

常亮状态。

2、绿色指示灯为工作状态指示灯,无网络连接时,该指示灯不亮,当A网口

显示数据正常时,该指示灯快速闪烁,约1秒钟3-4次。当A网口无显示数据,

B网口显示数据正常时,该指示灯慢速闪烁,约1秒钟2-3次。

3、在SR-9上有自检按钮,当网口没有连接时,按下自检按钮,LED屏上可依次显示出红色、绿色、蓝色、白色、横线,竖线,斜线,灰度过渡红、绿、蓝

等。此时绿色指示灯处于按下按钮亮起,再按下按钮灭掉的状态。


五、数据接口定义



六、固件更新说明

SR-9固件程序包括FPGA程序,及MCU程序,均可远程升级,具体升级方式及最新程序请访问我司技术支持网站或向我司技术支持人员咨询。



七、工作条件



典型(Typical)

范围(Min~Max)

输入电压

DC 5.0V

DC3.8V-DC6V

工作电流

400mA

300-500mA

功耗

2W

1.5W-2.5W

工作温度

-20℃-70℃

-25℃-75℃

存储温度

-40℃-85℃

----

工作湿度

0%-80%

0%-90%

外形尺寸

70mm✖45mm✖7.2mm

----

重量

15g

----

认证





包装

静电袋、泡沫
