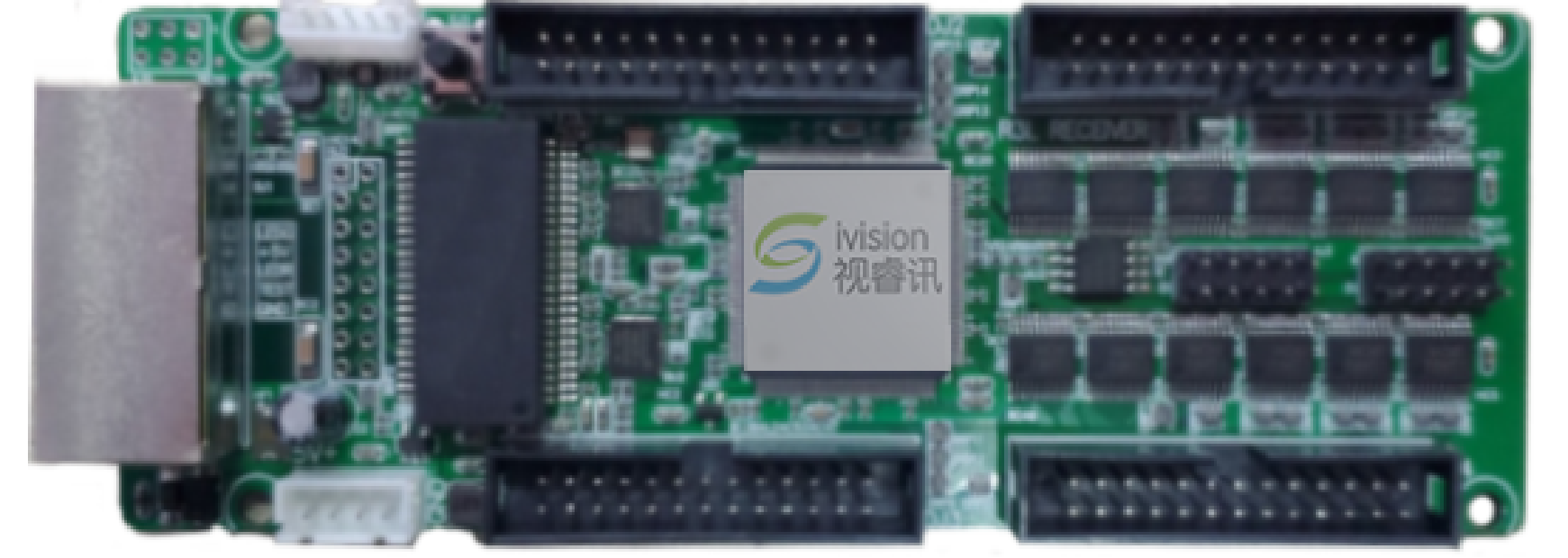

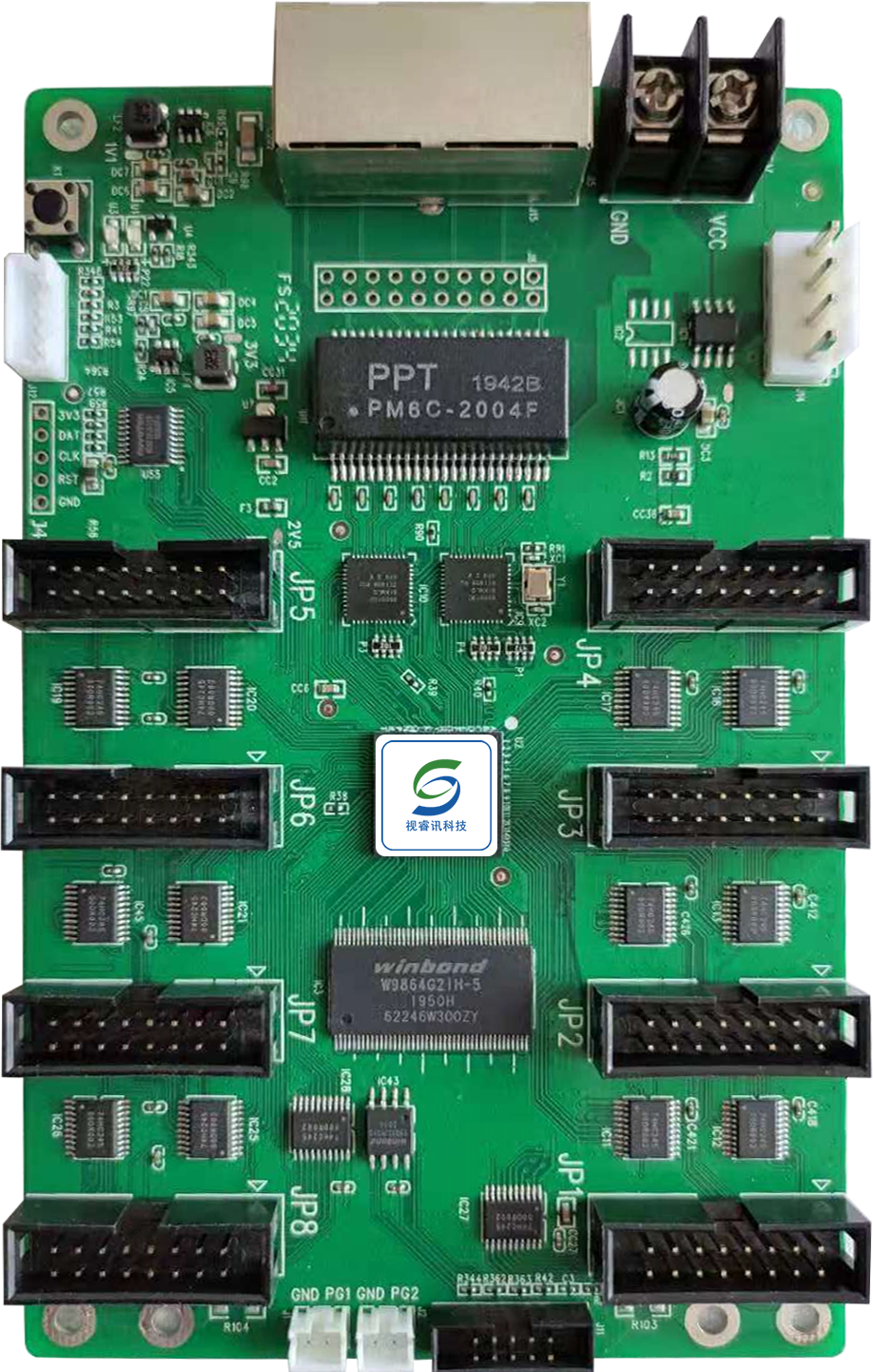

接收卡SR-R3L规格书

性能特点：SR-R3L是专为小间距LED全色显示屏开发的同步控制接收卡。

1 双网口可任选作为信号输入端，自动识别。

2 具有自检按钮，可完成红、绿、蓝、白、横线、竖线、斜线自检。在检测到有信号输入时自动退出自检状态。多卡级联时，只需在第一块卡按动自检按钮，则其后所有的卡均可进入自检状态。

3 支持普通恒流源芯片，完美支持MBI5153、MBI5124、SM16136、SM16207S、ICN2053、、ICN2038、ICN2038S、MY9268、SUM2033等多种双锁存及PWM功能芯片。

4 支持模组旋转控制功能，模组可旋转90°、180°、270°安装，接收卡可控制其正常显示。

5 具有24组RGB信号输出，支持138译码、595译码、5958译码等各种行驱动方式。

6 具有多种上屏时钟、灰度等级、刷新频率可供选择。

7 独特的UPWM功能，可以使普通的通用恒流源芯片屏达到很高的刷新频率，色彩表现更丰富。

8 支持逐点亮度色度校正功能，真正的256等级亮度色度逐点校正，32扫显示屏单卡校正面积128点×768点。对折支持256点*384点。

10、支持静态、1/2扫描、1/4扫描、1/8扫描、1/16扫描至1/32

扫的各种任意扫描方式，通过屏体走线设置可以配合任意走线方

式任意抽点方式的显示屏单元板。

11、支持独有的LEDID国家发明专利技术，可完成一键设置显示屏，

    一键保存工程文件，一键恢复所有工程设置。

技术规格：

品名：SR-R3L

电源输入：DC5V

信号输入：任意RJ-45端口，1口优先

级联信号输出：任意RJ-45端口

数据输出：24（16）组RGB数据，CLK、LAT、EN、A、B、C、D，E，D0-D47

传输介质：超5类网络线

工作指示：电源指示灯、信号指示灯

工作温度：-20ºC-70 ºC

外形尺寸：140mm X 48mm，孔位119mm X 43mm.

安装方式：固定孔位式
