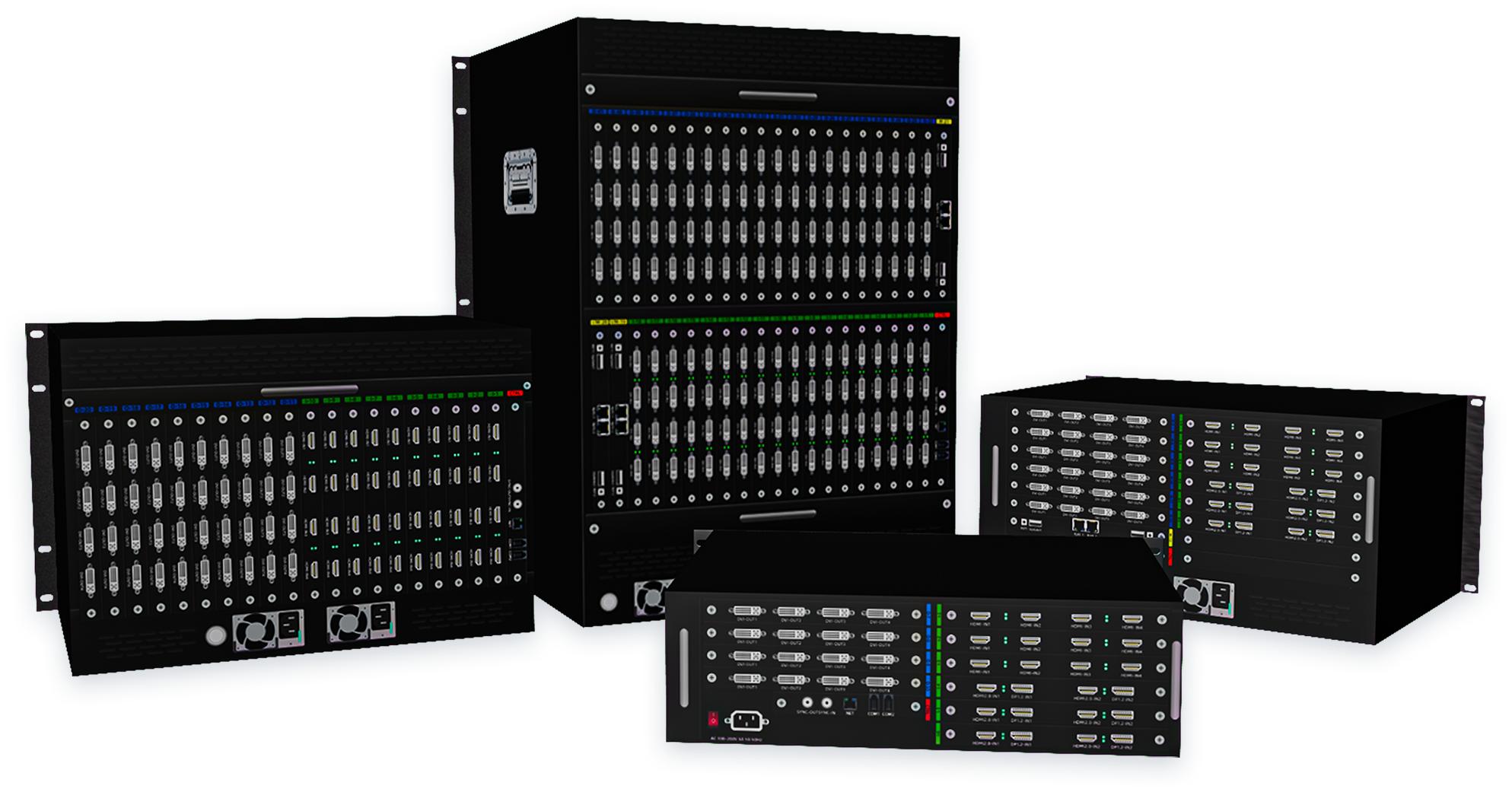

BVP1000-全智能拼接处理器

浏览量:
1000
数量
-
+
1
产品特性
详细参数
相关下载

产品简介

    BVP1000视频拼接处理器是视睿讯最新推出的一款超智能超性价比的视频信号处理设备,采用插卡式1U/2U/3U/5U/7U/14U/26U标准机箱,纯数字信号处理,可实现4K@60Hz及以下分辨率视频信号在不同规格接屏上的高清流畅显示;采用RGB4:4:4色彩处理,可达到色彩丰富、画质清晰、真实细腻的大屏显示效果。

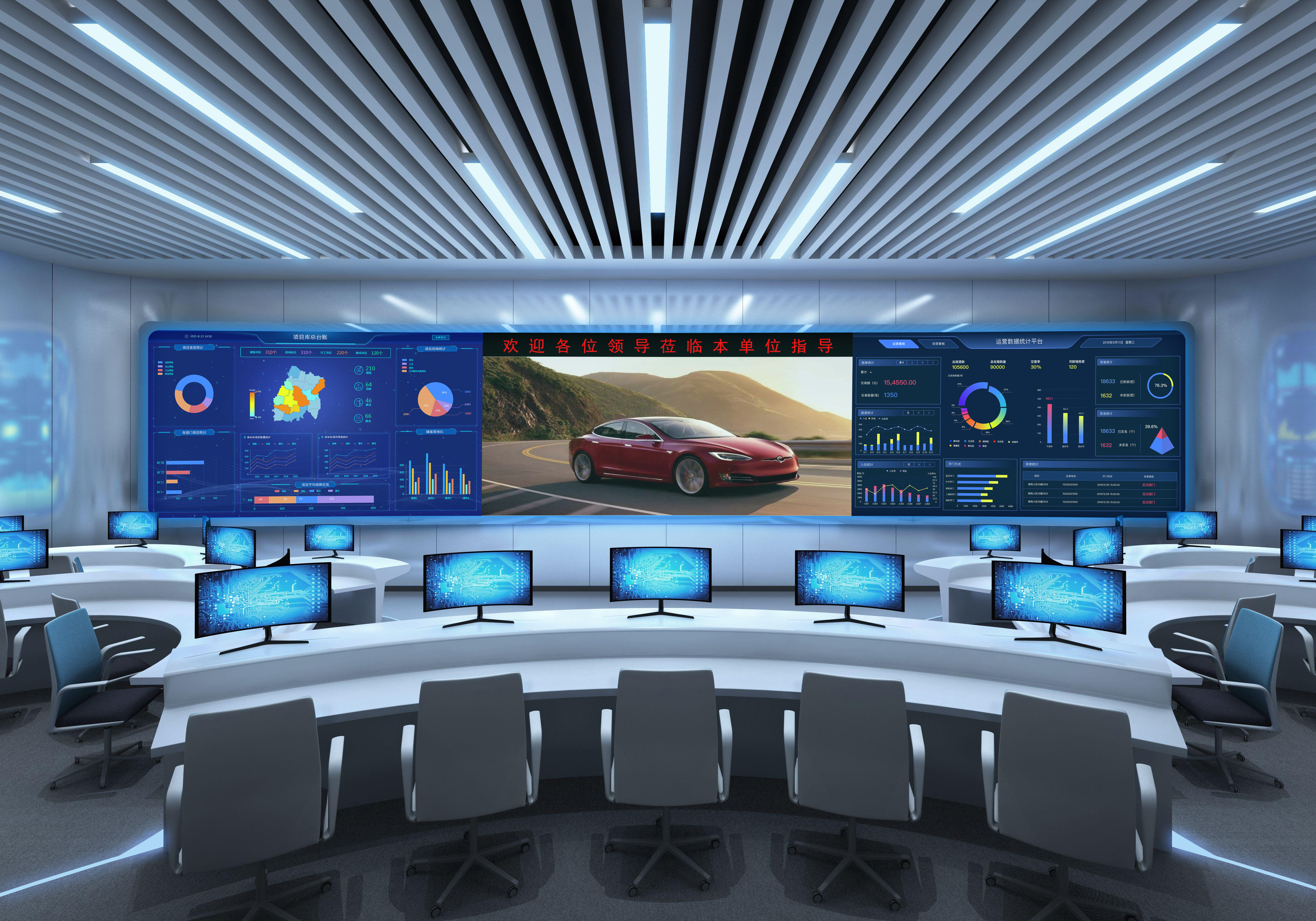

     BVP1000视频拼接处理器可充分满足指挥调度中心、会议报告中心、展览展示中心、数据运维中心、广播电视中心等场景的超高清应用需求。

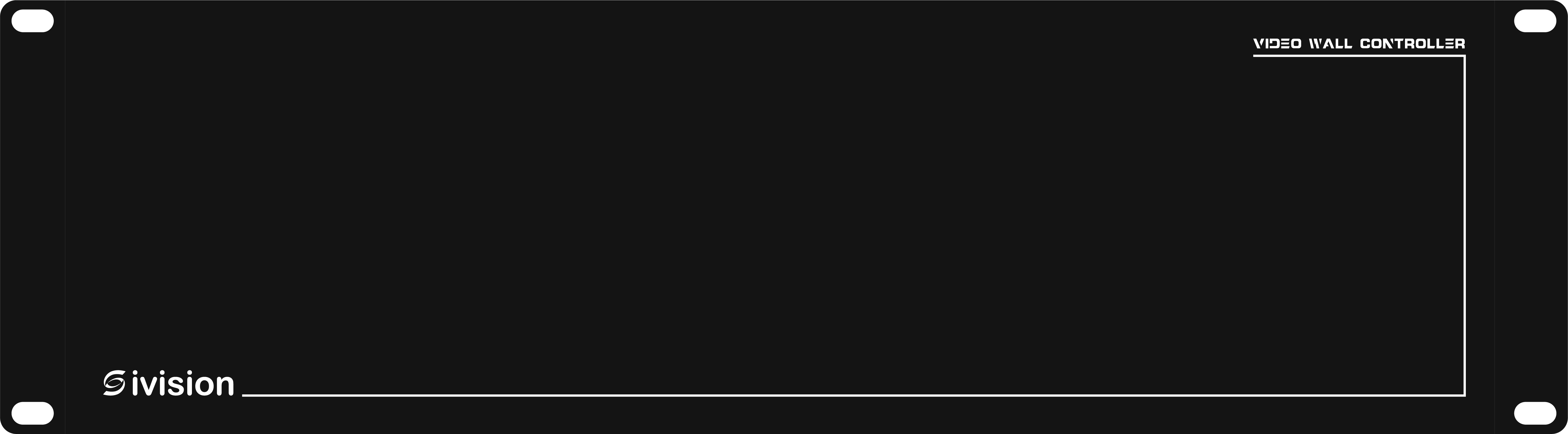

前面板

后面板

视频源回显

       采用C/S架构,软件为绿色版本无需安装,通过回显界面管理系统对所有设备的视频信号、拼接布局,实时掌控,所见即所得。

多组屏统一管理

单台设备支持不少于9组不同分辨率的拼接屏,不同组屏间信号共享,系统精简、管控便捷。

音频解嵌

       8 路音频卡能够同时输入/输出 8 路音频信号,支持音频解嵌能够将视频内嵌的音频分离开。

IPC快速解码

       支持H.264、H.265、RTSP等流媒体协议,支持主流厂家安防监控网络摄像头信号的接入,信号可直接解码上屏,上百路信号轻松预览,实时观看,所见即所得。

网口输出卡

       网口输出卡是配合LED接收卡来使用,单网口支持65万点,支持任意网口布局,任意网口拼接,任意网口更改坐标起点,方便灵活,能够满足各种LED显示屏拼接需求。

       同时,还支持自有协议二次开发,来配合不同厂商接收卡使用。

台标显示

       可以在每个图层上添加一个图片,当做台标使用,用于帮助用户进行图层标记,使用户在调取画面时快速、准确。

智能布局

       信号源可以在拼接墙任意位置上开窗、叠加、跨屏、漫游、缩放显示,每张输出FPGA系统卡可开8个窗口,满足不同场景的显示需求。

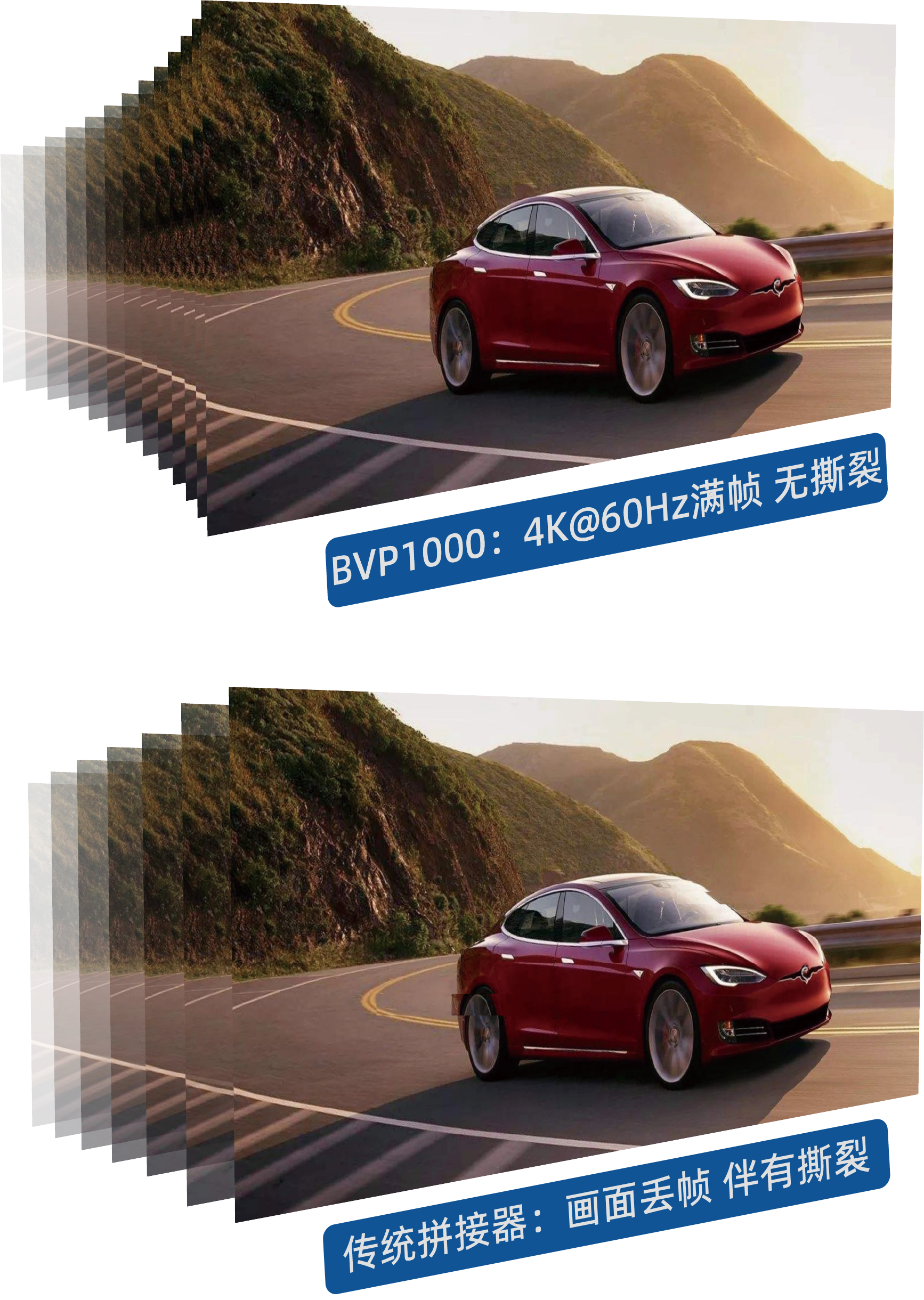

智能4K@60Hz处理

       采用RGB4:4:4满帧处理算法以及行同步、场同步技术,智能化处理4K@60Hz超高清信号, 还原画面色彩、保留图像细节,高速运动视频信号能够在拼接大屏上高清、同步、流畅显示。

智能条幅

支持大屏条幅显示,灵活设置显示布局,自定义添加文字、图片信息。

智能热备份

       将两个输入通道进行相互备份。当其中一路信号中断,将会小于100ms自动跳转至另一路信号,保证大屏显示不中断。

智能异形拼接

支持输出口智能模式设置,采用视睿讯的处理算法,从根本上解决了大屏带载不同分辨率显示问题。

智能控制

支持PC端软件控制,手机和pad端APP控制,第三方中控协议控制。

智能EDID管理

输入输出信号源均可通过智能EDID管理自定义分辨率。

智能安全保障

具备智能自检功能,通过自检判断故障,并自动打印相关信息,方便返修参考。

智能帧同步

       输出视频信号在系统主时钟上统一授时管理,达到所有输出端口播放全同步,从根本上消除了,大屏内容显示不同步问题。

智能识别 自动旋转

       支持90°倍数旋转和水平、垂直镜像功能,满足横竖屏混合拼接,不规则组合拼接等,高清点对点显示,画面无拉伸变形,清晰流畅地呈现各种画面创意需求。

智能中控

       全智能拼接处理器可选配智能中控卡,接口有232/485/IR/IO/RELAY/RJ45,受控设备就近接入集中管控,控制界面、控制按钮、按钮布局,显示文字都可自定义编辑,灵活匹配不同受控设备。

产品简介

    BVP1000视频拼接处理器是视睿讯最新推出的一款超智能超性价比的视频信号处理设备,采用插卡式1U/2U/3U/5U/7U/14U/26U标准机箱,纯数字信号处理,可实现4K@60Hz及以下分辨率视频信号在不同规格接屏上的高清流畅显示;采用RGB4:4:4色彩处理,可达到色彩丰富、画质清晰、真实细腻的大屏显示效果。
     BVP1000视频拼接处理器可充分满足指挥调度中心、会议报告中心、展览展示中心、数据运维中心、广播电视中心等场景的超高清应用需求。

前面板

后面板

视频源回显

       采用C/S架构,软件为绿色版本无需安装,通过回显界面管理系统对所有设备的视频信号、拼接布局,实时掌控,所见即所得。

多组屏统一管理

单台设备支持不少于9组不同分辨率的拼接屏,不同组屏间信号共享,系统精简、管控便捷。

音频解嵌

       8 路音频卡能够同时输入/输出 8 路音频信号,支持音频解嵌能够将视频内嵌的音频分离开。

IPC快速解码

       支持H.264、H.265、RTSP等流媒体协议,支持主流厂家安防监控网络摄像头信号的接入,信号可直接解码上屏,上百路信号轻松预览,实时观看,所见即所得。

网口输出卡

       网口输出卡是配合LED接收卡来使用,单网口支持65万点,支持任意网口布局,任意网口拼接,任意网口更改坐标起点,方便灵活,能够满足各种LED显示屏拼接需求。

       同时,还支持自有协议二次开发,来配合不同厂商接收卡使用。

台标显示

       可以在每个图层上添加一个图片,当做台标使用,用于帮助用户进行图层标记,使用户在调取画面时快速、准确。

智能布局

       信号源可以在拼接墙任意位置上开窗、叠加、跨屏、漫游、缩放显示,每张输出FPGA系统卡可开8个窗口,满足不同场景的显示需求。

智能4K@60Hz处理

       采用RGB4:4:4满帧处理算法以及行同步、场同步技术,智能化处理4K@60Hz超高清信号, 还原画面色彩、保留图像细节,高速运动视频信号能够在拼接大屏上高清、同步、流畅显示。

智能条幅

支持大屏条幅显示,灵活设置显示布局,自定义添加文字、图片信息。

智能热备份

       将两个输入通道进行相互备份。当其中一路信号中断,将会小于100ms自动跳转至另一路信号,保证大屏显示不中断。

智能异形拼接

支持输出口智能模式设置,采用视睿讯的处理算法,从根本上解决了大屏带载不同分辨率显示问题。

智能控制

支持PC端软件控制,手机和pad端APP控制,第三方中控协议控制。

智能EDID管理

输入输出信号源均可通过智能EDID管理自定义分辨率。

智能安全保障

具备智能自检功能,通过自检判断故障,并自动打印相关信息,方便返修参考。

智能帧同步

       输出视频信号在系统主时钟上统一授时管理,达到所有输出端口播放全同步,从根本上消除了,大屏内容显示不同步问题。

智能识别 自动旋转

       支持90°倍数旋转和水平、垂直镜像功能,满足横竖屏混合拼接,不规则组合拼接等,高清点对点显示,画面无拉伸变形,清晰流畅地呈现各种画面创意需求。

智能中控

       全智能拼接处理器可选配智能中控卡,接口有232/485/IR/IO/RELAY/RJ45,受控设备就近接入集中管控,控制界面、控制按钮、按钮布局,显示文字都可自定义编辑,灵活匹配不同受控设备。

未找到相应参数组,请于后台属性模板中添加

BVP1000全智能拼接处理器



设备带载

机箱类型

1U

2U

3U

5U

7U

14U

26U

最大输入槽位

1个

2个

3(2K)+3(4K)个

6个

10个

20个

35个

最大输出槽位

2个

4个

4个

6个

10个

20个

36个

最大输入路数

4K-2路

2K-8路

——

2K-8路

4K-6路

2K-36路

4K-12路

2K-48路

4K-20路

2K-80路

4K-40路

2K-160路

4K-70路

2K-280路

数字接口输出路数

8路

16路

16路

24路

40路

80路

144路

网口输出路数(千兆)

不支持

不支持

40路

60路

100路

200路

360路

数字接口输出口带载

260万点

单网口输出带载

65万点

数字最大带载

2080万点

4160万点

4160万点

6240万点

10400万点

20800万点

37440万点

网口最大带载

不支持

不支持

2600万点

3900万点

6500万点

13000万点

23400万点

单输出口最宽/最高

3840/3840

最大画面数量

16个

32个

32个

48个

80个

160个

288个

音频

支持HDMI音频输入

回显卡

最大支持插入5张回显卡

(支持设备型号:BVP1000-3U-1张、BVP1000-5U-1张、BVP1000-7U-2张、BVP1000-14U-3张、BVP1000-26U-5张)



整机规范

机箱规格

1U

2U

3U

5U

7U

14U

26U

外形尺寸

482.6×255×44.5mm(长×宽×高)

482.6×280×89mm(长×宽×高)

482.6×316×133mm(长×宽×高)

482.6×315×231mm(长×宽×高)

482.6×316×310mm(长×宽×高)

482.6×438.8×621mm(长×宽×高)

482.6×438×1157mm(长×宽×高)

机箱重量

2.7Kg

误差±0.1Kg

4.0Kg

误差±0.1Kg

7.5Kg

误差±0.1Kg

9.8Kg

误差±0.1Kg

10.7Kg

误差±0.1Kg

25.4Kg

误差±0.1Kg

54.5Kg

误差±0.1Kg

供电电压

110~240V

供电频率

50~60Hz

整机功耗

36W

69W

105W

140W

231W

469W

946W

散热

风扇散热

工作温度

0~50℃



输入接口

接口类型

信号规格

01

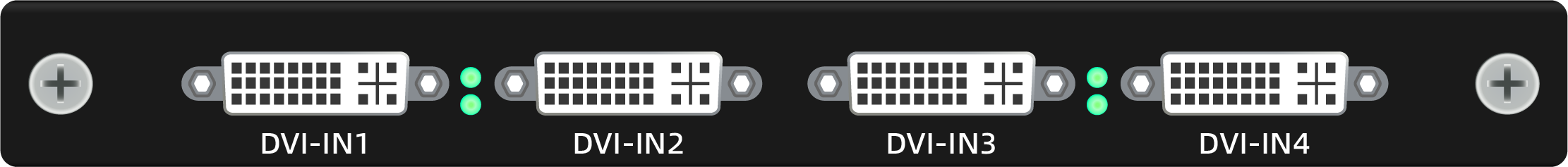

DVIx4输入卡

BVP1K4DI

仅支持 VESA 标准的 DVI-D 数字信号;

——单口分辨率最大支持2048×1152@60Hz,最小分辨率支持800×600@60Hz

——支持 EDID 自定义

接口指示灯状态说明

——亮:输入源正常接入;

——不亮:未接入信号源或信号源异常;

接口类型

信号规格

02

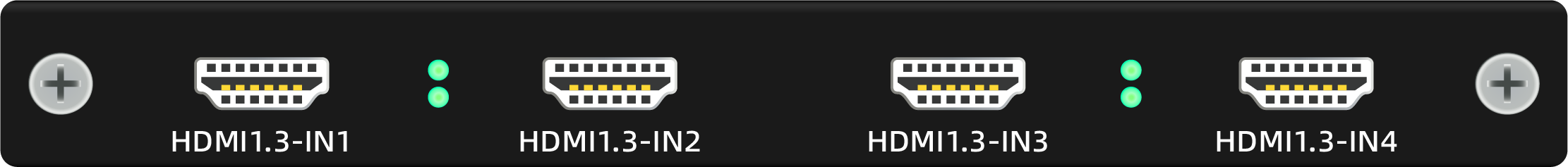

HDMI1.3x4输入卡

BVP1K4HI1

EIA/CEA-861 标准,HDMI1.3×4 标准,

——单口分辨率最大支持2048×1152@60Hz,最小分辨率支持800×600@60Hz

——支持 EDID 自定义

接口指示灯状态说明

——亮:输入源正常接入;

——不亮:未接入信号源或信号源异常;

接口类型

信号规格

03

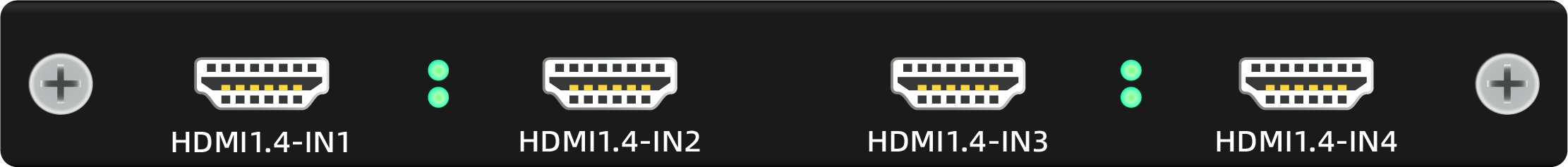

HDMI1.4x4输入卡

BVP1K4HI2

HDMI1.4标准,

——支持3840x2160@30hz,3840×1080@60Hz;

——支持EDID自定义;

接口指示灯状态说明

——亮:输入源正常接入;

——不亮:未接入信号源或信号源异常;

接口类型

信号规格

04

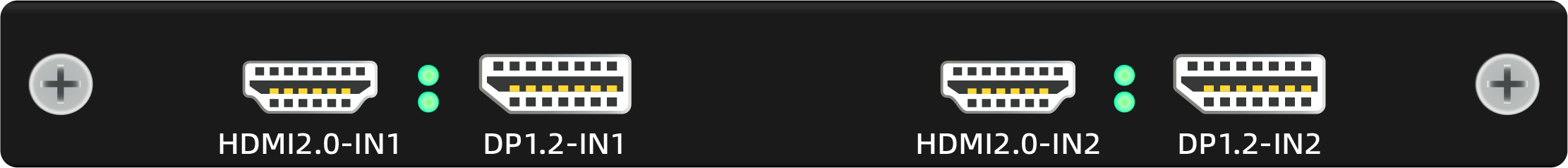

HDMI2.0x2& DP1.2x2输入卡

BVP1K2HDI-4K

HDMI2.0×2 标准,

——支持 3840x2160@60Hz,4096×2160@60Hz,1920×4800@60Hz,7680×1080@60Hz;

——极限宽7680,极限高4800;

——支持 EDID 自定义;

——兼容HDMI1.4和HDMI1.3视频输入;

DP1.2×2 标准,

——支持 3840x2160@60Hz,4096×2160@60Hz,1920×4800@60Hz,7680×1080@60Hz;

——极限宽7680,极限高4800;

——支持 EDID 自定义;

——兼容DP1.1视频输入;

接口指示灯状态说明

——亮:输入源正常接入;

——不亮:未接入信号源或信号源异常;

接口类型

信号规格

05

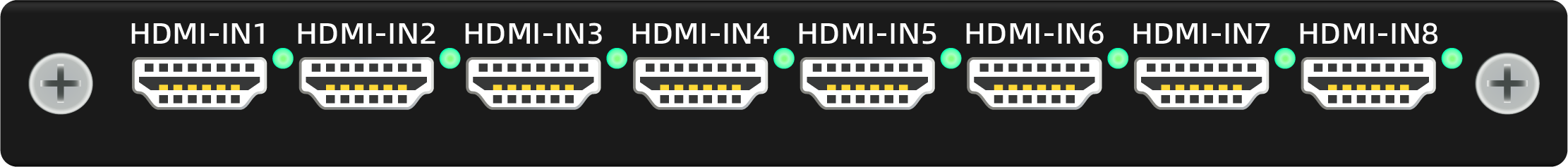

HDMI1.3x8输入卡

BVP1K8HI

一卡8路,HDMI1.3标准;

——单口分辨率最大支持2048×1152@60Hz,最小分辨率支持800×600@60Hz

——支持 EDID 自定义;

——只支持RSB4:2:2色深处理;

接口指示灯状态说明

——亮:输入源正常接入;

——不亮:未接入信号源或信号源异常;

接口类型

信号规格

06

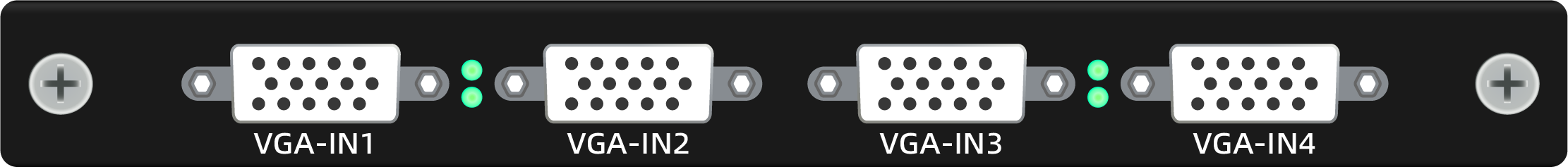

VGAx4输入卡

BVP1K4VI

VESA标准,

——支持 1920x1080@60Hz;

接口指示灯状态说明

——亮:输入源正常接入;

——不亮:未接入信号源或信号源异常;

接口类型

信号规格

07

3G-SDIx4输入卡

BVP1K4SI

3G-SDI 接口,兼容 HD-SDI 和 SD-SDI 标准。

——支持 ST-424 (3G),ST-292 (HD)和 SMPTE 259 SD 标准视频源输入;

——单路最大支持 1920×1080@60Hz 视频输入;

——支持 1080i/576i/480i 去隔行处理;

接口指示灯状态说明

——亮:输入源正常接入;

——不亮:未接入信号源或信号源异常;

接口类型

信号规格

08

12G_SDI输入卡

BVP1K2SI-4K

2×12G-SDIIN

——12G-SDI接口,兼容6G-SDI、3G-SDI、HD-SDI和SD-SDI标准;

——支持ST-2082-1(12G),ST-2081-1(6G),ST-424(3G),ST-292(HD)和SMPTE259SD标准视频源输入;

——单路最大支持4096×2160@60Hz视频输入;

——极限宽度为4096像素(4096x2160@60Hz)

——极限高度为4096像素(2160x4096@60Hz)

——支持1080i、576i、480i去隔行处理;

接口指示灯状态说明

——亮:输入源正常接入;

——不亮:未接入输入源或输入源异常;

接口类型

信号规格

09

HDMI2.0&DP1.2x1+HDMI1.3x4输入卡

BVP1K4+2I

HDMI2.0&DP1.2x1标准,

——支持3840x2160@60Hz,4096×2160@60Hz,1920×4800@60Hz,7680×1080@60Hz;

——极限宽度为4096像素(4096x2160@60Hz)

——极限高度为4096像素(2160x4096@60Hz)

——支持EDID自定义;

——兼容HDMI1.4和HDMI1.3视频输入;

——兼容DP1.1视频输入;

EIA、CEA-861标准,HDMI1.3×4标准,

——单口分辨率最大支持2048×1152@60Hz,最小分辨率支持800×600@60Hz

——极限宽度为2048像素(2048x1152@60Hz)

——极限高度为2048像素(1152x2048@60Hz)

——支持EDID自定义

接口指示灯状态说明

——亮:输入源正常接入;

——不亮:未接入信号源或信号源异常;

接口类型

信号规格

10

4K-HDBaseTx4输入卡BVP1K4HDBTI

RJ45网口x4

——线序,标准568A或568B,直连线连接;

——传输距离2K@60Hz分辨率下最大70米,4K@30Hz分辨率下最大40米;

——最大分辨率3840x2160@30Hz,向下兼容;

——极限宽度为3840像素(3840x2160@30Hz)

——极限高度为3840像素(2160x3840@30Hz)

接口指示灯状态说明:

——亮:输源正常接入,工作状态正常;

——不亮:未接入信号源或信号源异常;

接口类型

信号规格

11
IPC解码卡
BVP1KIPC

——支持H.264、H.265、RTSP等流媒体协议
——支持主流厂家安防监控网络摄像头信号的接入
IPC-IN1:
——RJ45 网口,网络视频流解码;
——支持 16 路 2K@60Hz 网络视频流解码;
IPC-IN2:
——RJ45 网口,网络视频流解码;
——支持 16 路 2K@60Hz 网络视频流解码;(暂时作为预留使用,等待后期完善开发)
HDMI-OUT:
——标准 HDMI1.3 接口,信号环出;(暂时作为预留使用,等待后期完善开发)
USB:
——固件程序升级;
接口指示灯状态说明:
——亮:输源正常接入,工作状态正常;
——不亮:未接入信号源或信号源异常;





输出接口

接口类型

信号规格

01

DVIx4输出卡

BVP1K4DO

DVI×4输出卡

——单口最大带载260万点;

——支持自定义输出分辨率、智能模式分辨率;

——支持8bitRGB4:4:4;

接口类型

信号规格

02

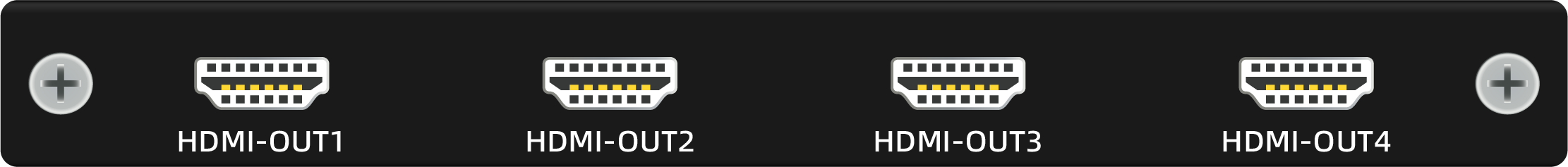

HDMIx4输出卡

BVP1K4HO

HDMI×4输出卡

——单口带载260万点;

——支持自定义输出分辨率、智能模式分辨率;

——支持8bitRGB4:4:4;

接口类型

信号规格

03

DP1.2x2&HDMI2.0×2输出卡

BVP1K2HDO-4K

HDMI2.0×2&DP1.2×2输出卡

——使用方式四选二(板卡分两组每组只能使用其中一路信号)

——单口带载829万点;

——支持自定义输出分辨率、智能模式分辨率;

——支持8bitRGB4:4:4,10bitRGB4:4:4,12bitRGB4:4:4;

接口指示灯状态说明

——亮:输出源正常接入;

——不亮:未接入信号源或信号源异常;

接口类型

信号规格

04

RJ45x10输出卡

BVP1K10RO

RJ45千兆网口

——单口最大带载65万点;

——当输出色深为8bit时带载为65万点;

——当输出色深为10bit时带载为30万点;

——支持视睿讯全系列接收卡;

——支持自有协议接收卡二次开发;

接口类型

信号规格

05

SDIx4输出卡

BVP1K4SO

SDI×4输出卡

——支持分辨率:

1280x720p@50Hz

1280x720p@60Hz

1920x1080p@24Hz

1920x1080p@25Hz

1920x1080p@30Hz

1920x1080p@50Hz

1920x1080p@60Hz

接口指示灯状态说明

——亮:输出源正常接入;

——不亮:未接入信号源或信号源异常;

接口类型

信号规格

06

HDBaseTx4输出卡

BVP1K4HDBTO

RJ45网口x4

——线序,标准568A或568B,直连线连接;

——传输距离70米;

——最大分辨率1920x1200@60Hz

接口指示灯状态说明:

——亮:输出源正常接入,工作状态正常;

——不亮:未接入信号源或信号源异常;



功能卡

接口类型

信号规格

01

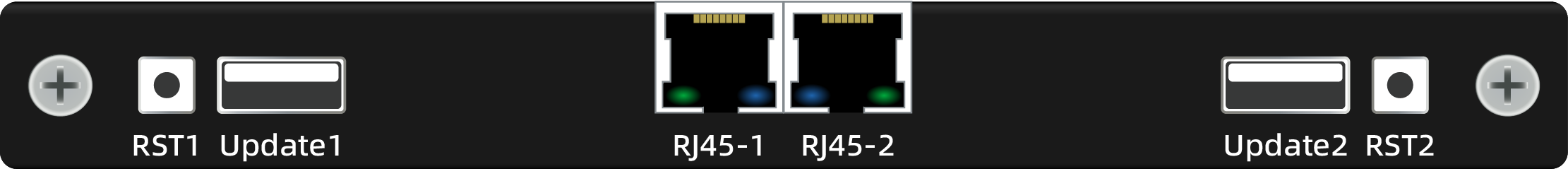

回显卡

BVP1KHX

——最大支持64路信号源画面回显;

——单网口最大支持32路信号源画面回显;

——USB接口暂不对外开放使用;

接口类型

信号规格

02

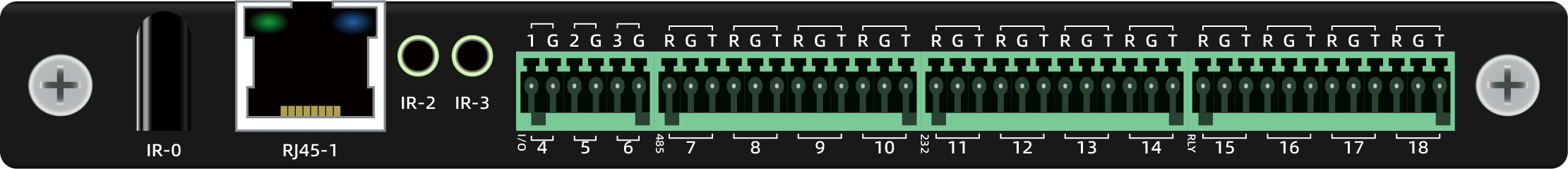

中控卡

BVP1KZK

1.    IR:

——红外接收器,接受红外信号;

2.    RJ45

——控制连接到中控卡上的所有设备;

——100Mbps自适应;

——支持TCP/IP、UDP/IP协议;

3.    IR

——红外发射器, 支持红外编程,发送红外信号,控制红外设备;

4.    I/O接口

——支持编程触发执行各种功能需求;

——支持输入、输出两种模式;

——1,2,3引脚可配置输入/输出,G引脚接地;

5.    RS485接口×4

——RS485接口分两种,全双工8×2、全双工7×2;

——RS485可编程接口,每组3个引脚,通过程序来控制支持RS485协议的设备;

6.    RS232接口×4

——RS232可编程接口,分为4组,每组3个引脚,通过程序来控制支持RS232协议的设备;

7.    RELAY接口×4

——连接继电器,控制连接设备的开关机;

——电压:12V直流点,电流最大1A;

——分为4组,每组3个引脚,可编程通过程序控制连接或断开;

接口类型

信号规格

03

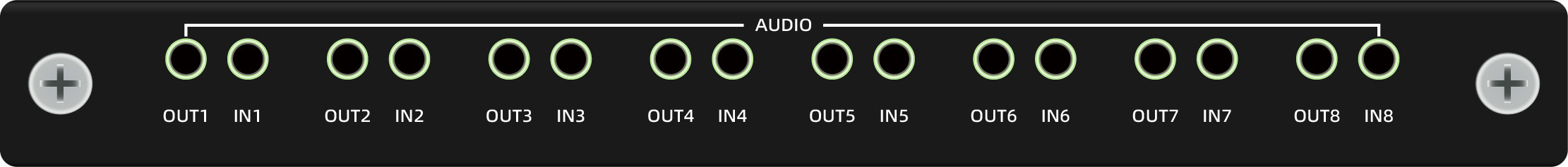

3.5mm接口音频卡

BVP1KYP

8 路音频卡,立体声

——单板支持 8 路音频输入、8 路音频输出

——支持保存和调取场景

——支持音频解嵌

——支持输入通道和输出通道重命名

——支持插拔板卡和重启恢复配置

——支持在线升级功能
