S7516接收卡

       S7516接收卡是视睿讯为更好的满足用户需求而推出的通用版接收卡。最大带载26万像素点,在充分考虑用户实际需求的前提下并结合技术研发优势,将常用的HUB75E接口集成到接收卡上,无需转接卡,即可实现高品质显示效果。硬件设计符合EMC标准,提高了产品的电磁兼容性,适用于多种场景的搭建。

低延迟

超低延迟,配合低延时发送设备有效确保显示画面与播放源实时同步,

满足各种舞台演出、赛事转播等同步显示场景。

高延迟效果

超低延迟效果

数据回读

回读接收卡配置参数保存到电脑,避免重复操作,提高工作效率。

独立Gamma校正

支持调整图像亮度、对比度、校正颜色色差以及提升图像质量。

低灰补偿

高精度的控制系统和特定的软件算法,对每个像素点的亮度进行精确调整,

让低灰度图像更加细腻,确保每个像素点的亮度调整准确无误。

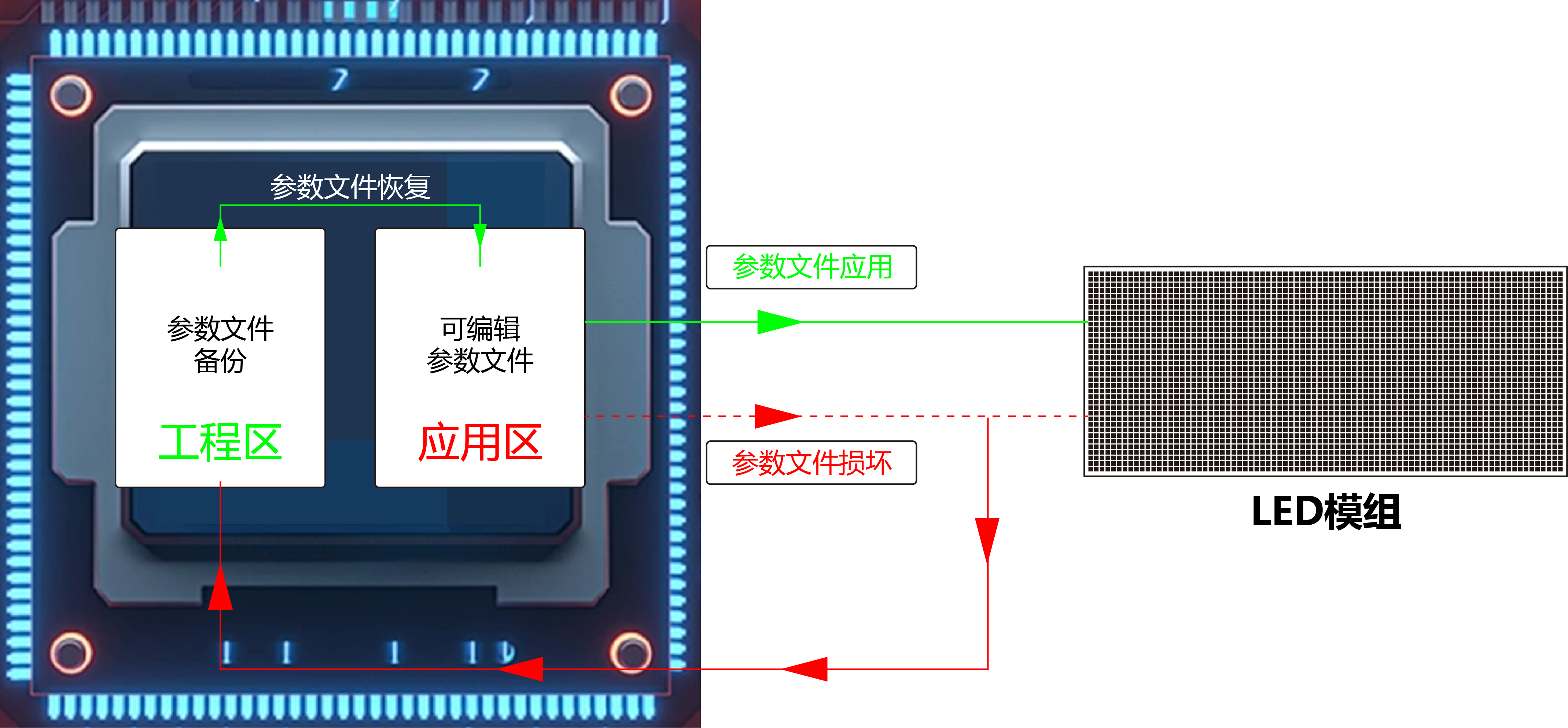

配置参数双备份

接收卡配置参数同时存储在接收卡的应用区和工厂区。

用户平时操作应用区的配置参数,需要时可将工厂区的配置参数恢复至应用区。

S7516接收卡

       S7516接收卡是视睿讯为更好的满足用户需求而推出的通用版接收卡。最大带载26万像素点,在充分考虑用户实际需求的前提下并结合技术研发优势,将常用的HUB75E接口集成到接收卡上,无需转接卡,即可实现高品质显示效果。硬件设计符合EMC标准,提高了产品的电磁兼容性,适用于多种场景的搭建。

低延迟

超低延迟,配合低延时发送设备有效确保显示画面与播放源实时同步,

满足各种舞台演出、赛事转播等同步显示场景。

高延迟效果

超低延迟效果

数据回读

回读接收卡配置参数保存到电脑,避免重复操作,提高工作效率。

独立Gamma校正

支持调整图像亮度、对比度、校正颜色色差以及提升图像质量。

低灰补偿

高精度的控制系统和特定的软件算法,对每个像素点的亮度进行精确调整,

让低灰度图像更加细腻,确保每个像素点的亮度调整准确无误。

配置参数双备份

接收卡配置参数同时存储在接收卡的应用区和工厂区。

用户平时操作应用区的配置参数,需要时可将工厂区的配置参数恢复至应用区。

未找到相应参数组,请于后台属性模板中添加

S7516接收卡

  1. 具有5V防反接保护功能。
  2. 带载面积26万像素点
  3. 最大支持 1~32 组 RGB 输出(16 组 HUB75E 端口)。
  4. 支持多种传统恒流、双锁存恒流、PWM 恒流、串行恒流。
  5. 支持普通 138 译码和串行译码。
  6. 支持灯板非规则走线(抽点、抽行、折线)。
  7. 支持 Gamma 校正(三种颜色独立调整)。
  8. 支持逐点校正。
  9. 支持多个 FLASH 的逐点校正系数存储及加载。
  10. 支持亮度和色度校正。
  11. 支持修缝操作。
  12. 支持 OSD 显示功能。
  13. 支持 HDR 数据显示。
  14. 支持数据双备份显示功能。
  15. 支持温度检测和回读功能。
  16. 支持电压检测和回读功能。
  17. 支持用户自定义数据包的透传功能。
  18. 提供外部 SPIslave 供外部 MCU 使用。
  19. 支持预存画面显示功能。
  20. 支持 KEY 按键产生内部测试图像。
  21. 支持 MDIO 对 PHY 进行配置。
  22. 最大支持 128 级级联。
