S10LED二合一视频控制器

浏览量:
1000
数量
-
+
1
产品特性
详细参数
相关下载

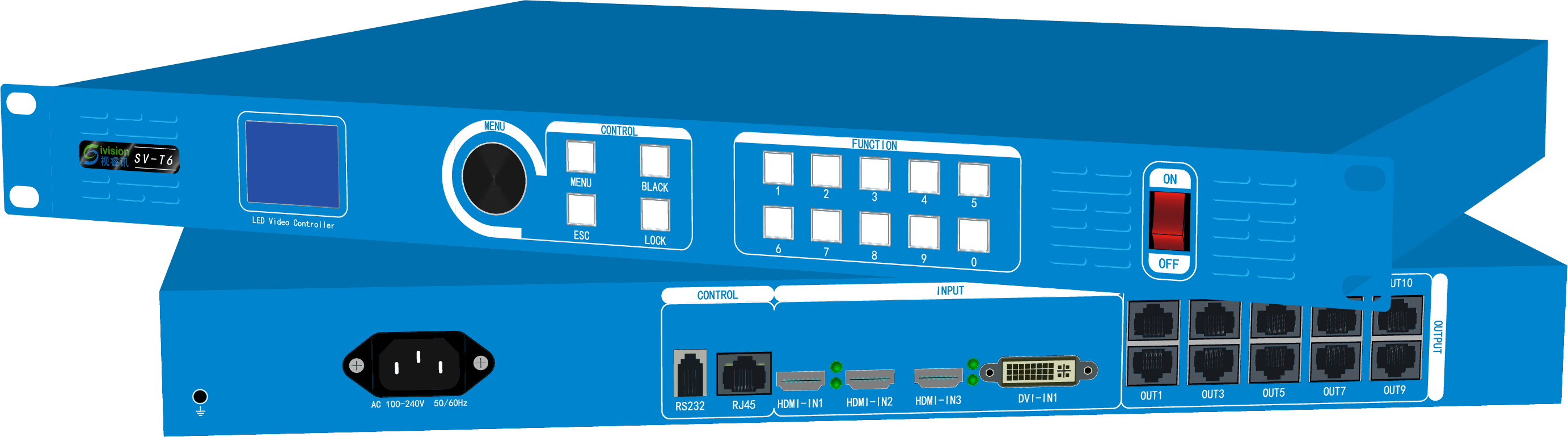

S10 视频拼接发送一体机

多画面显示  全数字信号处理  发送一体

       S10视频拼接发送一体机是专业级LED显示屏控制设备;具备强大的视频信号接收、拼接和处理能力,最大可驱动650万点像素的LED大屏,支持3路HDMI和1路DVI数字信号,多路信号间无缝切换;任意拼接 , 最大支持8画面同时显示。
       S10具备10路千兆网口输出 , S10具备一系列丰富实用的功能,提供灵活的屏幕控制和高品质的图像显示,可完美应用于各种规格LED显示屏。

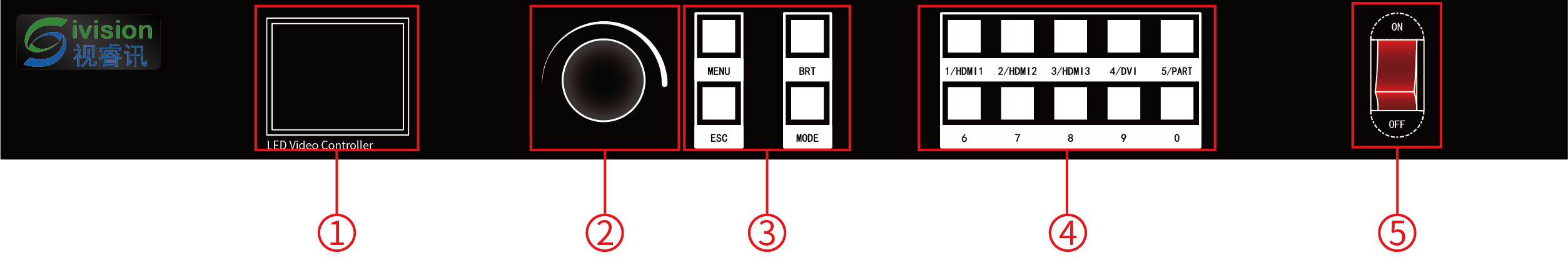

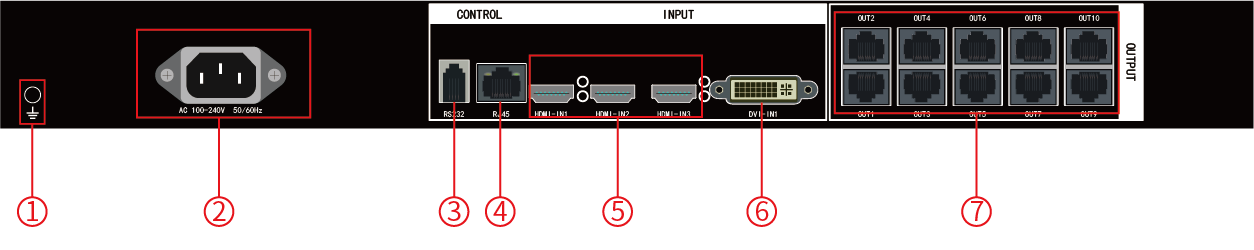

面板介绍

主要功能:

  • 支持丰富的信号接口,包括HDMI1.3×3,DVI×1;
  • 控制接口:USB-B×1,RJ45×1,RS232×1;
  • 最大输入分辨率7680×1080@30Hz,分辨率可任意自定义;
  • 最大带载650万像素点,单个网口带载宽可达3840像素,高可达3840像素;
  • 支持视频源任意切换,可根据显示屏分辨率对输入图像进行拼接、缩放;
  • 支持8画面显示,位置、大小可自由调节;
  • 网口输出支持模拟音频,通过多功能卡将音频解出;
  • 支持超高清4K@30Hz视频信号处理;
  • 支持手持终端控制(app);
  • 支持输入源热备份;
  • 支持对LED显示屏的亮度调节;
  • 支持异形拼接,任意走线,打破传统规则;
  • 支持RS232、TCP\IP中控协议控制;
  • 支持故障检测,方便就医参考;
  • 支持输入信号EDID管理;
  • 支持软硬件同时操作;
  • 支持视睿讯全系列接收卡;

S10 视频拼接发送一体机

多画面显示  全数字信号处理  发送一体

       S10视频拼接发送一体机是专业级LED显示屏控制设备;具备强大的视频信号接收、拼接和处理能力,最大可驱动650万点像素的LED大屏,支持3路HDMI和1路DVI数字信号,多路信号间无缝切换;任意拼接 , 最大支持8画面同时显示。
       S10具备10路千兆网口输出 , S10具备一系列丰富实用的功能,提供灵活的屏幕控制和高品质的图像显示,可完美应用于各种规格LED显示屏。

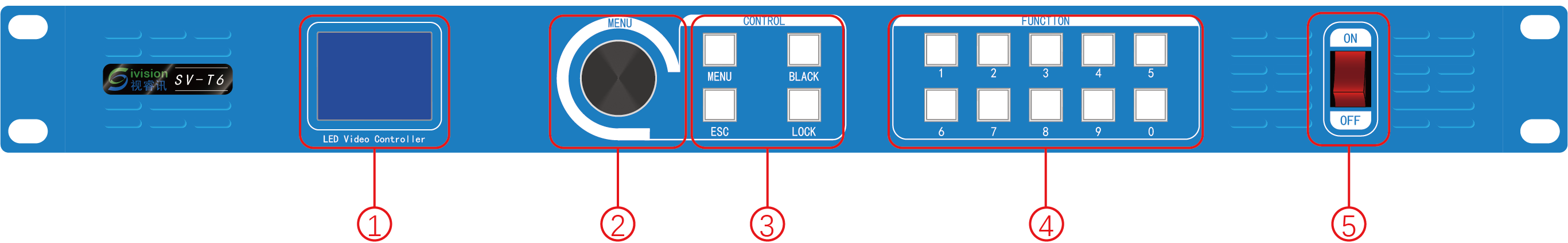

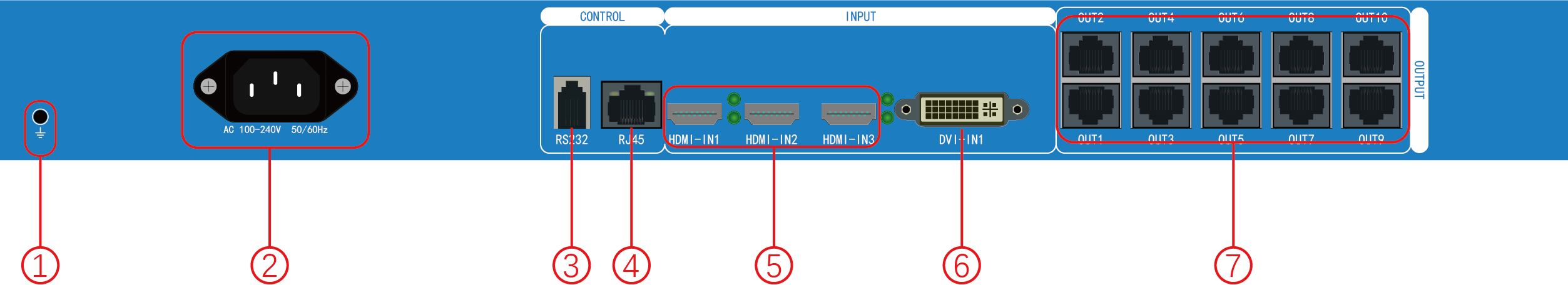

面板介绍

主要功能:



  • 支持丰富的信号接口,包括HDMI1.3×3,DVI×1;
  • 控制接口:USB-B×1,RJ45×1,RS232×1;
  • 最大输入分辨率7680×1080@30Hz,分辨率可任意自定义;
  • 最大带载650万像素点,单个网口带载宽可达3840像素,高可达3840像素;
  • 支持视频源任意切换,可根据显示屏分辨率对输入图像进行拼接、缩放;
  • 支持8画面显示,位置、大小可自由调节;
  • 网口输出支持模拟音频,通过多功能卡将音频解出;
  • 支持超高清4K@30Hz视频信号处理;
  • 支持手持终端控制(app);
  • 支持输入源热备份;
  • 支持对LED显示屏的亮度调节;
  • 支持异形拼接,任意走线,打破传统规则;
  • 支持RS232、TCP\IP中控协议控制;
  • 支持故障检测,方便就医参考;
  • 支持输入信号EDID管理;
  • 支持软硬件同时操作;
  • 支持视睿讯全系列接收卡;



S10 视频拼接发送一体机

多画面显示  全数字信号处理  发送一体

       S10视频拼接发送一体机是专业级LED显示屏控制设备;具备强大的视频信号接收、拼接和处理能力,最大可驱动650万点像素的LED大屏,支持3路HDMI和1路DVI数字信号,多路信号间无缝切换;任意拼接 , 最大支持8画面同时显示。
       S10具备10路千兆网口输出 , S10具备一系列丰富实用的功能,提供灵活的屏幕控制和高品质的图像显示,可完美应用于各种规格LED显示屏。



面板介绍

主要功能:



  • 支持丰富的信号接口,包括HDMI1.3×3,DVI×1;
  • 控制接口:USB-B×1,RJ45×1,RS232×1;
  • 最大输入分辨率7680×1080@30Hz,分辨率可任意自定义;
  • 最大带载650万像素点,单个网口带载宽可达3840像素,高可达3840像素;
  • 支持视频源任意切换,可根据显示屏分辨率对输入图像进行拼接、缩放;
  • 支持8画面显示,位置、大小可自由调节;
  • 网口输出支持模拟音频,通过多功能卡将音频解出;
  • 支持超高清4K@30Hz视频信号处理;
  • 支持手持终端控制(app);
  • 支持输入源热备份;
  • 支持对LED显示屏的亮度调节;
  • 支持异形拼接,任意走线,打破传统规则;
  • 支持RS232、TCP\IP中控协议控制;
  • 支持故障检测,方便就医参考;
  • 支持输入信号EDID管理;
  • 支持软硬件同时操作;
  • 支持视睿讯全系列接收卡;



未找到相应参数组,请于后台属性模板中添加

S10视频拼接发送一体机


设备带载



机箱类型 1.5U
最大输入路数 5
最大输出路数 10路千兆网口
单输出口带载 65万点
最大带载 650万点
单输出口最宽/最高 3840/3840
最大画面数量 8






输入接口



接口类型 信号规格
DVI 仅支持 VESA 标准的 DVI-D 数字信号,支持 EDID 自定义
HDMI EIA/CEA-861 标准,HDMI1.3 标准,支持 1920x1080@60Hz
HDMI1.4 EIA/CEA-861 标准,HDMI1.4 标准,支持 3840×2160@30Hz




输出接口



接口类型 信号规格
RJ45 10路千兆网口输出,可上下左右任意拼接




整机规范



外形尺寸 440×250×44.45mm(长×宽×高)
机箱重量 2.8Kg±0.5Kg
供电电压  110~240V
供电频率  50~60Hz
整机功耗 36W
散热 风扇散热
工作温度 0~50℃
