S3208接收卡

产品介绍:

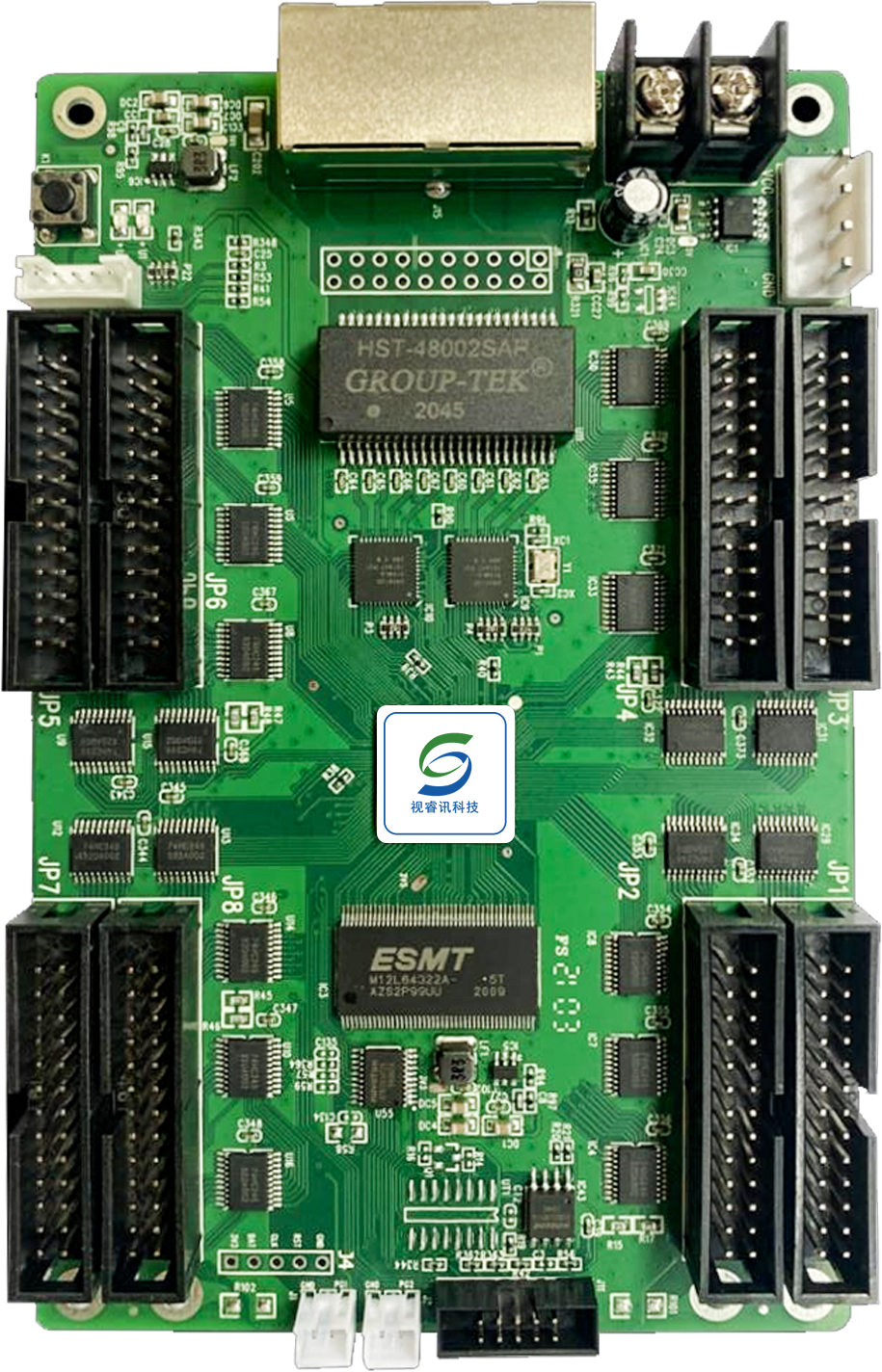

       S3208是我司推出的专为LED全色显示屏320*160mm模组配套320接口开发的通用型接收卡。板体积、安装孔位置均与标准型号一致,板载8个HUB320接口,适用于各种间距采用HUB320标准接口的LED显示屏,也可以用于各种无需转接板的箱体。

主要功能:

  1. 32组RGB数据输出,32扫最大带载256×512像素。
  2. 支持逐点亮度、色度校正,亮度校正达256*384像素,色度校正达128*128像素,最大限度消除色差,提升 LED显示屏画面的色彩一致性。
  3. 支持模组旋转控制功能,模组可旋转90°、180°、270°安装。
  4. 元器件全部排列在正面,反面无器件,减少EMI辐射,帮助用户简化EMC设计。
  5. 支持具有MCU或嵌入式智能芯片的LED模组。支持模组Flash存储校正数据,上电时自动读取模组校正数据。支持高位阶灰度显示。
  6. 支持温度、湿度、电压和网线连接状态测量和监控。支持液晶模块。
  7. 双网口可任选作为信号输入自动识别。
  8. 具有自检按钮,可完成红、绿、蓝、白、单色灰度过渡、横线、竖线、斜线自检。在检测到有信号输入时自动退出自检状态。多卡级联时,只需在第一块卡按动自检按钮,则其后所有的卡均可进入自检状态。
  9. 支持普通恒流源芯片,高刷双锁存芯片,多种内置PWM功能芯片。
  10. 具有多种移位时钟、灰度等级、刷新频率可供选择。
  11. 普通恒流芯片具有独特的UPWM功能,可以使普通的通用恒流源芯片达到很高的刷新频率,色彩表现更丰富。
  12. 支持32行内任意扫描模式。支持各种抽点方式的单元模组。通过屏体走线设置可以配合任意走线方式的显示屏单元板。
  13. 支持串行译码电路,用于大于32扫的单元板模组。
  14. 支持灯条屏红绿蓝串行传输方式。
  15. 支持双电源备份检测及回传。
  16. 支持参数固化、恢复,工程文件保存,恢复。
  17. 支持LEDID一键还原功能。



未找到相应参数组,请于后台属性模板中添加

S3208接收卡


显示效果



支持逐点亮色度校正 配合校正软件,对大屏的每个灯点的亮度和色度进行校正,有效 消除色差使显示屏的亮度和色度达到高度一致,提高显示屏的画质。
支持多种显示效果方案 配合 Spliter-LED 软件实现刷新优先和灰度优先效果。
支持画面90°倍数旋转 配合 Spliter-LED 软件实现,可对接收卡画面 90°倍数旋转。
支持画面缩放功能 配合 Spliter-LED 软件,可对接收卡带载的像素进行倍数缩放,实现显示画面的放大与缩小。






可操作性



支持接收卡序号检测 配合 Spliter-LED 软件中网口调试功能,目标箱体上会显示接收卡编号和网口信息,用户可以获知接收卡的位置序号和连接线路。
支持数据接口自定义 配合 Spliter-LED 软件,可对接收卡输出数据进行检测并可编辑。
支持构造复杂箱体 在 Spliter-LED 软件的高级布局中,可快速对箱体模组进行任意排列、构造。
支持构造复杂大屏 Spliter-LED 软件的复杂显示屏连接中,可快速对箱体进行任意排列、构造。




硬件稳定性



网线环路备份 网口通过主备网线环路连接增加接收卡串联的可靠性。主备串联 线路中,当其中一条出现故障时, 另一条能够保证屏体正常显示。
支持电压检测(定制) 支持检测接收卡工作电压情况。
支持温度检测(定制) 支持检测接收卡工作温度情况。
支持电源状态检测( 定制) 硬件具有电源检测接口用于检测电源工作状态。




软件智能化



支持接收卡配置参数回读 Spliter-LED 上可以回读当前接收卡配置参数。
支持网线误码率检测 Spliter-LED 上可实时监测系统硬件连接的网线通讯信号质量,以 快速判断网线好坏,排除故障。
通讯监控功能 Spliter-LED 上实时监控接收卡工作状态。
