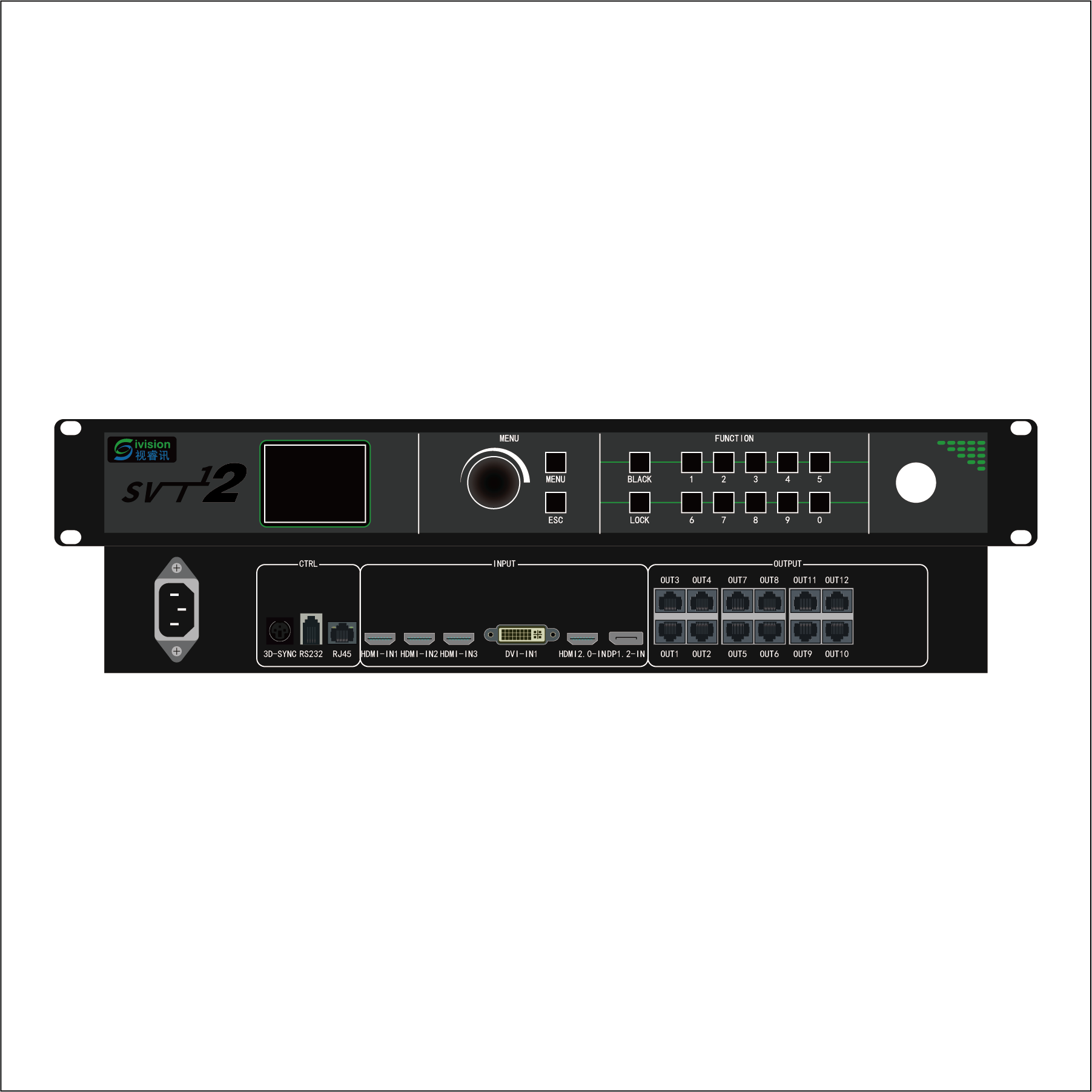

S12视频拼接发送一体机

产品特点:



主动式3D显示

多画面拼接

4K发送

产品介绍:



      S12视频拼接发送一体机是专业级LED显示屏控制设备;具备强大的视频信号接收、拼接和处理能力,单网口带载65万点,最大可驱动780万点像素的LED大屏,支持3路HDMI1.3和1路DVI数字信号,还支持HDMI2.0和DP1.2 4K信号。多路信号间无缝切换;任意拼接 , 最大支持8画面同时显示,可多台级联带载更大的LED显示屏。
      S12具备12个千兆网口输出 , S12具备一系列丰富实用的功能,提供灵活的屏幕控制和高品质的图像显示,可完美应用于各种规格LED显示屏。


主要功能:

1、支持丰富的数字信号接口,包括HDMI2.0x1,DP1.2x1,HDMI1.3x3,DVIx1;

2、最大输入分辨率7680×1080@60Hz,分辨率可任意自定义;

3、最大带载780万像素,单个网口带载宽可达3840像素,高可达3840像素;

4、支持视频源任意切换,可根据显示屏分辨率对输入图像进行拼接、缩放;

5、支持8画面显示,位置、大小可自由调节;

6、支持HDR10高动态范围显示

7、支持主动式3D立体显示

8、真4k@60hz

9、支持手持终端控制(app);
10、支持异形拼接

11、支持RJ45和RS232中控协议控制

12、支持故障检测,方便就医参考

13、输入信号支持EDID管理

14、支持Gamma 校正和亮度调节

15、软硬件可同时操作
16、支持视睿讯全系列接收卡

S12视频拼接发送一体机

产品描述:

主动式3D显示    多画面拼接    4K发送

产品介绍:



      S12多画面视频拼接发送处理一体机是专业级LED显示屏控制设备;具备强大的视频信号接收、拼接和处理能力,单网口带载65万点,最大可驱动750万点像素的LED大屏,支持3路HDMI1.3和1路DVI数字信号,还支持HDMI2.0和DP1.2 4K信号。多路信号间无缝切换;任意拼接 , 最大支持8画面同时显示,可多台级联带载更大的LED显示屏。
      S12具备12个千兆网口输出 , S12具备一系列丰富实用的功能,提供灵活的屏幕控制和高品质的图像显示,可完美应用于各种规格LED显示屏。


主要功能:

1、支持丰富的数字信号接口,包括HDMI2.0x1,DP1.2x1,HDMI1.3x3,DVIx1;

2、最大输入分辨率7680×1080@60Hz,分辨率可任意自定义;

3、最大带载780万像素,单个网口带载宽可达3840像素,高可达3840像素;

4、支持视频源任意切换,可根据显示屏分辨率对输入图像进行拼接、缩放;

5、支持8画面显示,位置、大小可自由调节;

6、支持HDR10高动态范围显示

7、支持主动式3D立体显示

8、真4k@60hz

9、支持手持终端控制(app);
10、支持异形拼接

11、支持RJ45和RS232中控协议控制

12、支持故障检测,方便就医参考

13、输入信号支持EDID管理

14、支持Gamma 校正和亮度调节

15、软硬件可同时操作
16、支持视睿讯全系列接收卡

未找到相应参数组,请于后台属性模板中添加

S12视频拼接发送一体机


设备带载



机箱类型 1.5U
最大输入路数 5
最大输出路数 12路千兆网口
单输出口带载 65万点
最大带载 780万点
单输出口最宽/最高 3840/3840
最大画面数量 8

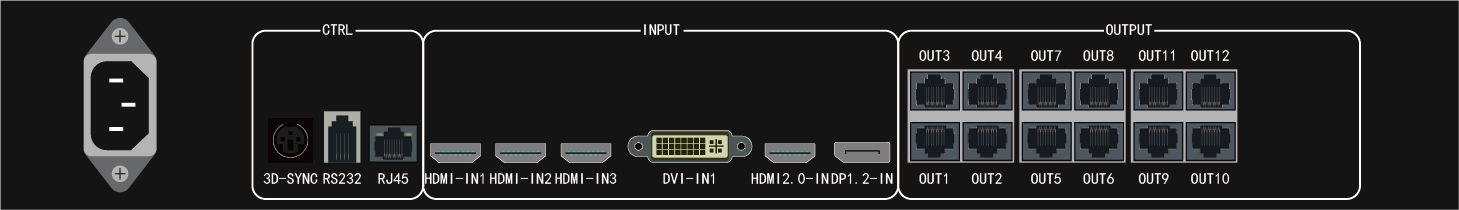

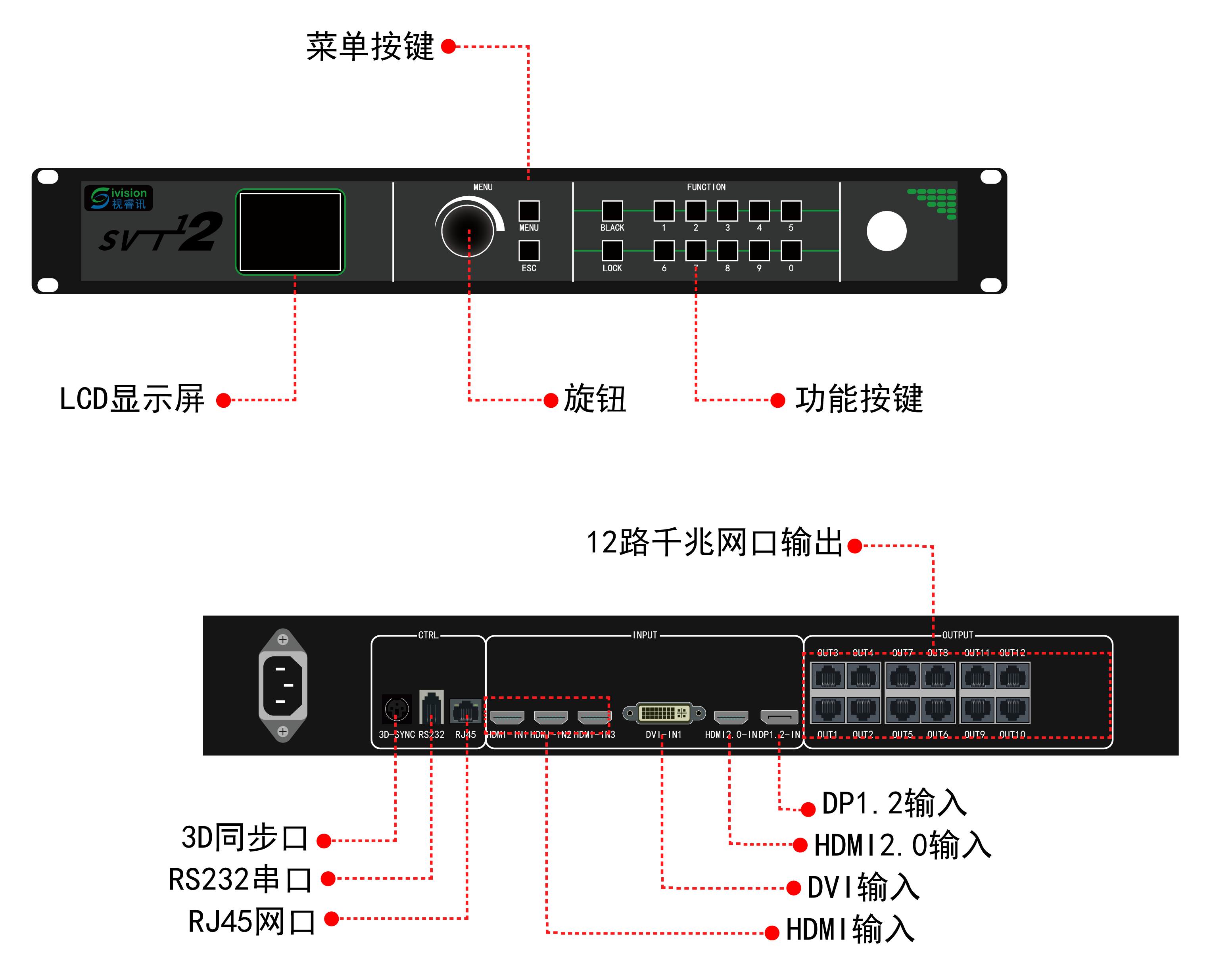

输入接口



接口类型 信号规格
DVI 仅支持 VESA 标准的 DVI-D 数字信号,支持 EDID 自定义
HDMI EIA/CEA-861 标准,HDMI1.3 标准,支持 1920x1080@60Hz
HDMI2.0 HDMI2.0 标准,支持 3840x2160@60Hz,支持 EDID 自定义
DP1.2 DP1.2 标准,支持 3840x2160@60Hz,支持 EDID 自定义




输出接口



接口类型 信号规格
RJ45 12路千兆网口输出,可上下左右任意拼接




整机规范



外形尺寸 440×275×66.67mm(长×宽×高)
机箱重量 2.8Kg±0.5Kg
供电电压  110~240V
供电频率  50~60Hz
整机功耗 36W
散热 风扇散热
工作温度 0~50℃
