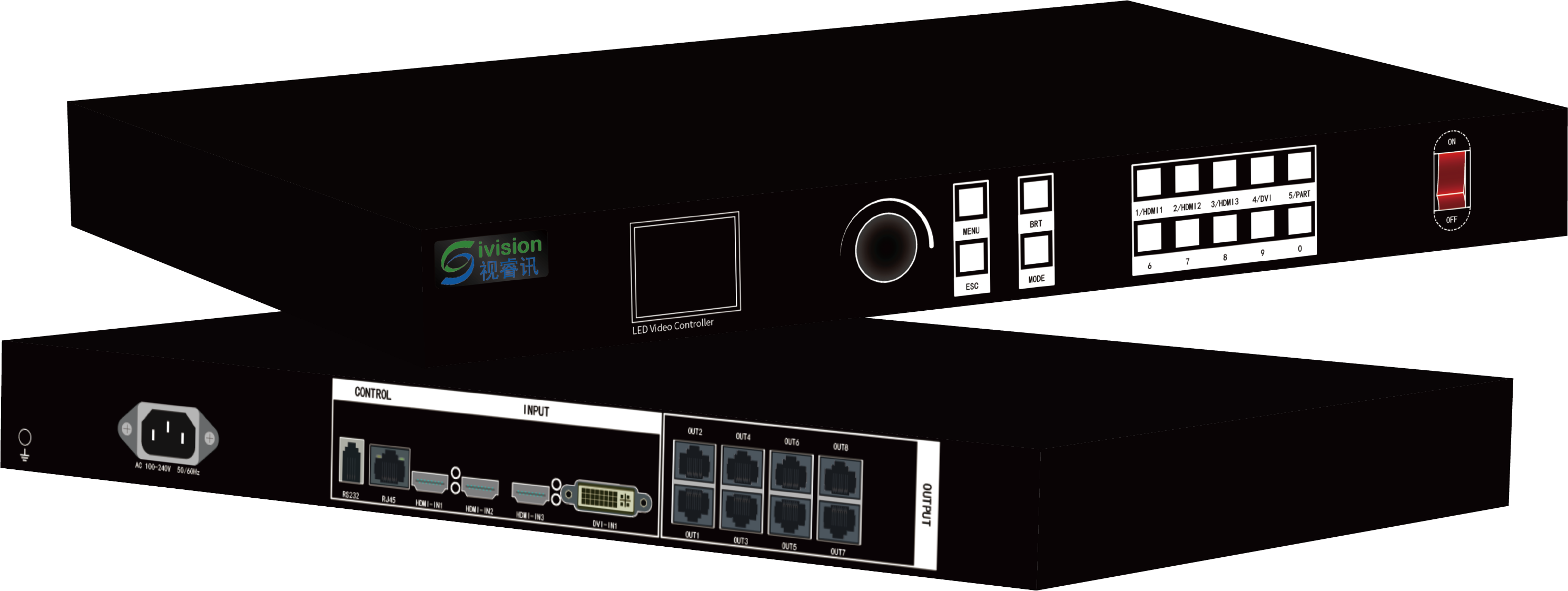

S8视频拼接发送一体机

产品描述:



  • 多画面显示
  • 全数字信号处理
  • 发送一体

产品介绍:





       S8视频拼接发送一体机是专业级LED显示屏控制设备;具备强大的视频信号接收、拼接和处理能力,最大可驱动520万点像素的LED大屏,支持3路HDMI和1路DVI数字信号,多路信号间无缝切换;任意拼接 , 最大支持8画面同时显示。
       S8具备8个千兆网口输出 , S8具备一系列丰富实用的功能,提供灵活的屏幕控制和高品质的图像显示,可完美应用于各种规格LED显示屏。

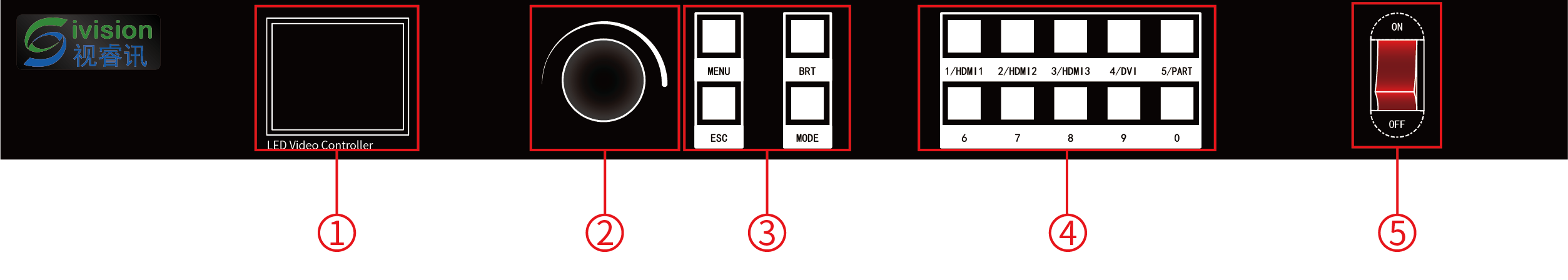

LCD屏幕  旋钮  菜单按键  功能按键  电源开关

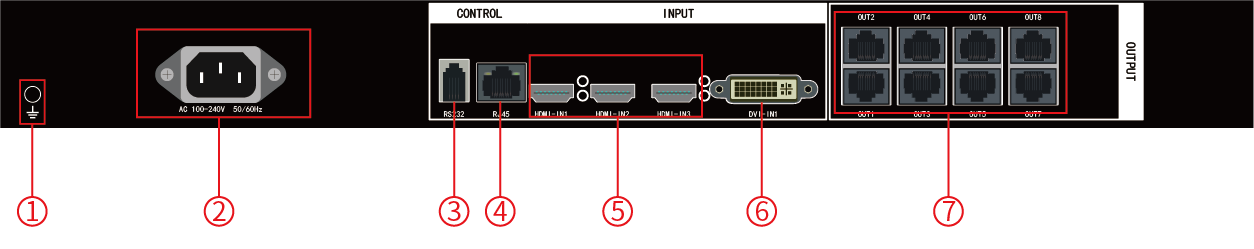

接地柱  电源插孔  RS232串口

  RJ45控制网口  HDMI输入  DVI输入  RJ45千兆输出网口

主要功能:

  • 全数字高清接口,DVI×1、HDMI×3
  • 支持10路千兆网口输出
  • 最大带载520万像素,每个网口可做独立带载显示,输出单网口宽可达3840像素,最高可达3840像素
  • 支持视频源任意切换,任意缩放;
  • 8画面显示,画面任意叠加,漫游,缩放
  • 支持图像无缝切换,保障画面显示不黑屏
  • 视频源任意裁剪,局部放大
  • 支持不规则带载,支持亮度调节,支持RS232串口协议控制;
  • 画面窗口位置、大小可自由调节
  • 支持故障检测,方便就医参考
  • 支持视睿讯全系列接收卡、多功能卡

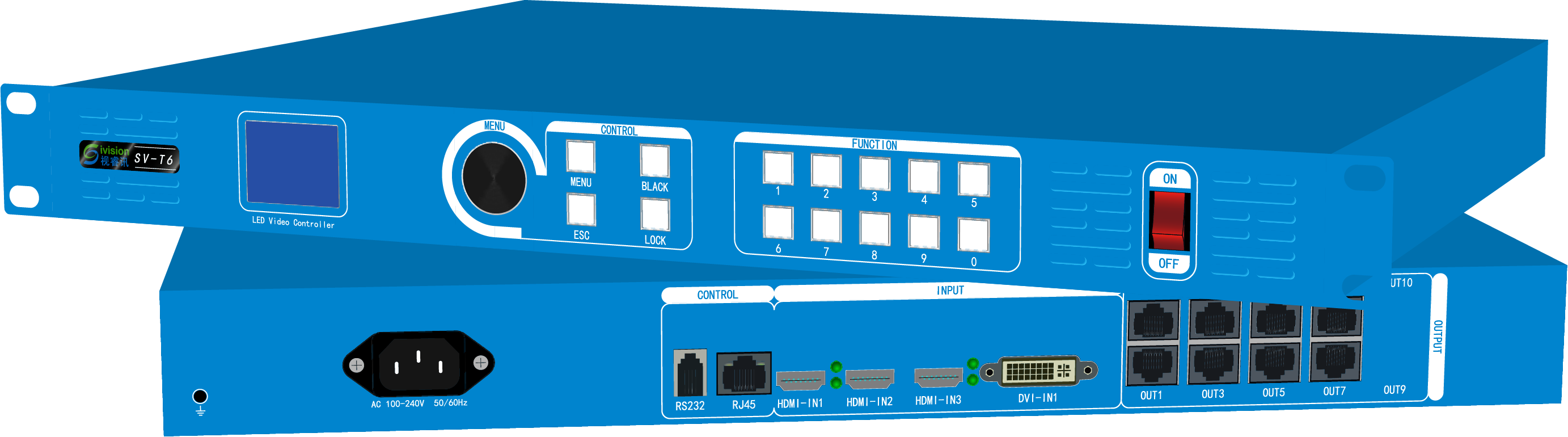

S8视频拼接发送一体机

产品描述:

多画面显示  全数字信号处理  发送一体

产品介绍:



       S8视频拼接发送一体机是专业级LED显示屏控制设备;具备强大的视频信号接收、拼接和处理能力,最大可驱动520万点像素的LED大屏,支持3路HDMI和1路DVI数字信号,多路信号间无缝切换;任意拼接 , 最大支持8画面同时显示。
       S8具备8个千兆网口输出 , S8具备一系列丰富实用的功能,提供灵活的屏幕控制和高品质的图像显示,可完美应用于各种规格LED显示屏。

LCD屏幕  旋钮  菜单按键  功能按键  电源开关

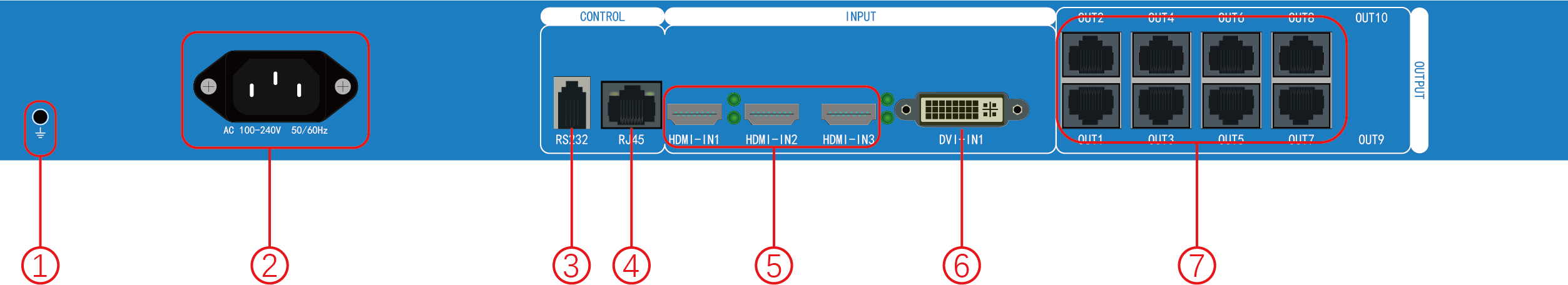

接地柱  电源插孔  RS232串口

  RJ45控制网口  HDMI输入  DVI输入  RJ45千兆输出网口

主要功能:



  • 全数字高清接口,DVI×1、HDMI×3
  • 支持10路千兆网口输出
  • 最大带载520万像素,每个网口可做独立带载显示,输出单网口宽可达3840像素,最高可达3840像素
  • 支持视频源任意切换,任意缩放;
  • 8画面显示,画面任意叠加,漫游,缩放
  • 支持图像无缝切换,保障画面显示不黑屏
  • 视频源任意裁剪,局部放大
  • 支持不规则带载,支持亮度调节,支持RS232串口协议控制;
  • 画面窗口位置、大小可自由调节
  • 支持故障检测,方便就医参考
  • 支持视睿讯全系列接收卡、多功能卡
未找到相应参数组,请于后台属性模板中添加



S8视频拼接发送一体机


设备带载



机箱类型 1.5U
最大输入路数 5
最大输出路数 8路千兆网口
单输出口带载 65万点
最大带载 520万点
单输出口最宽/最高 3840/3840
最大画面数量 8






输入接口



接口类型 信号规格
DVI 仅支持 VESA 标准的 DVI-D 数字信号,支持 EDID 自定义
HDMI EIA/CEA-861 标准,HDMI1.3 标准,支持 1920x1080@60Hz
HDMI1.4 EIA/CEA-861 标准,HDMI1.4 标准,支持 3840×2160@30Hz




输出接口



接口类型 信号规格
RJ45 8路千兆网口输出,可上下左右任意拼接




整机规范



外形尺寸 440×250×44.45mm(长×宽×高)
机箱重量 2.8Kg±0.5Kg
供电电压  110~240V
供电频率  50~60Hz
整机功耗 36W
散热 风扇散热
工作温度 0~50℃
