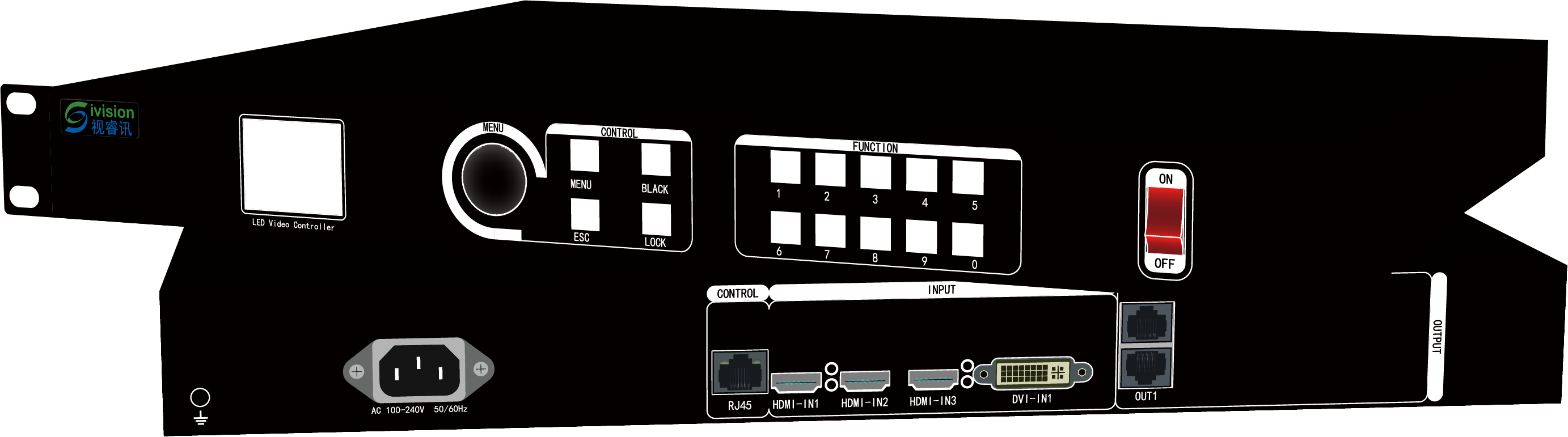

S2 视频拼接发送一体机

产品描述:



  • 多画面显示
  • 全数字信号处理
  • 发送一体

产品介绍:





       S2多画面视频拼接发送处理一体机是专业级LED显示屏控制设备;具备强大的视频信号接收、拼接和处理能力,最大可驱动130万点像素的LED大屏,支持3路HDMI(三选一)和1路DVI数字信号,多路信号间无缝切换;任意拼接 , 双画面同时显示。
       S2具备2路千兆网口输出 , S2具备一系列丰富实用的功能,提供灵活的屏幕控制和高品质的图像显示,可完美应用于各种规格LED显示屏。

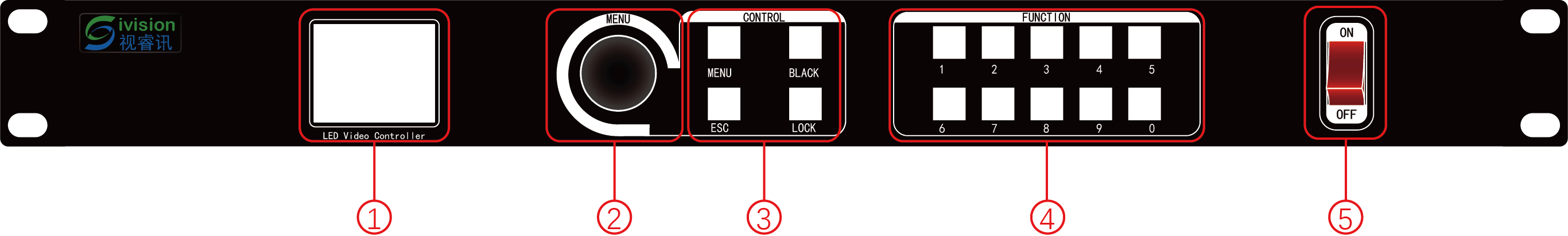

LCD屏幕  旋钮  菜单按键  功能按键  电源开关

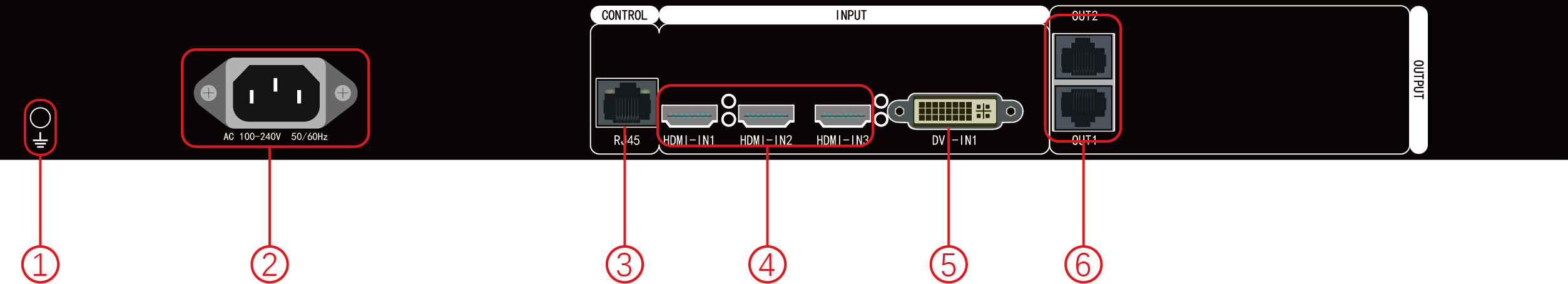

接地柱  电源插孔  RJ45控制网口

  HDMI输入  DVI输入  RJ45千兆输出网口

主要功能:

  • 全数字高清接口,DVI×1、HDMI×3(三选一)
  • 支持4路千兆网口输出
  • 最大带载130万像素,输出单网口宽可达3840像素,最高可达3840像素
  • 支持画面偏移
  • 支持双画面显示
  • 支持图像无缝切换,保障画面显示不黑屏
  • 软硬件可同时操作
  • 支持不规则带载,支持亮度调节,
  • 支持RJ45协议控制
  • 支持视睿讯全系列接收卡、多功能卡

S2视频拼接发送一体机

产品描述:

多画面显示  全数字信号处理  发送一体

产品介绍:



       S2多画面视频拼接发送处理一体机是专业级LED显示屏控制设备;具备强大的视频信号接收、拼接和处理能力,最大可驱动130万点像素的LED大屏,支持3路HDMI(三选一)和1路DVI数字信号,多路信号间无缝切换;任意拼接 , 双画面同时显示。
       S2具备2路千兆网口输出 , S2具备一系列丰富实用的功能,提供灵活的屏幕控制和高品质的图像显示,可完美应用于各种规格LED显示屏。

LCD屏幕  旋钮  菜单按键  功能按键  电源开关

接地柱  电源插孔  RJ45控制网口

  HDMI输入  DVI输入  RJ45千兆输出网口

主要功能:



  • 全数字高清接口,DVI×1、HDMI×3(三选一)
  • 支持4路千兆网口输出
  • 最大带载130万像素,输出单网口宽可达3840像素,最高可达3840像素
  • 支持画面偏移
  • 支持双画面显示
  • 支持图像无缝切换,保障画面显示不黑屏
  • 软硬件可同时操作
  • 支持不规则带载,支持亮度调节,
  • 支持RJ45协议控制
  • 支持视睿讯全系列接收卡、多功能卡
未找到相应参数组,请于后台属性模板中添加

S2视频拼接发送一体机


设备带载



机箱类型 1.5U
最大输入路数 5
最大输出路数 2路千兆网口
单输出口带载 65万点
最大带载 130万点
单输出口最宽/最高 3840/3840
最大画面数量 8






输入接口



接口类型 信号规格
DVI(暂开放) 仅支持 VESA 标准的 DVI-D 数字信号,支持 EDID 自定义
HDMI EIA/CEA-861 标准,HDMI1.3 标准,支持 1920x1080@60Hz




输出接口



接口类型 信号规格
RJ45 2路千兆网口输出,可上下左右任意拼接




整机规范



外形尺寸 440×275×44.45mm(长×宽×高)
机箱重量 2.8Kg±0.5Kg
供电电压  110~240V
供电频率  50~60Hz
整机功耗 36W
散热 风扇散热
工作温度 0~50℃

相关文件

  • 这是描述信息

    SV-TX系列拼接发送一体机-宣传画册V.2021823X.pdf

    大小:
    2021-08-24 11:07:59
  • 这是描述信息

    一体机系列使用说明书-V1.0.0.pdf

    大小:
    2021-03-11 15:57:34
  • 这是描述信息

    S2规格书-V1.0.1-2021.04.pdf

    大小:
    2022-02-16 15:22:10
